Lorsqu'on s'intéresse pour la première fois aux machines CNC 5 axes, on suppose souvent qu'elles sont toutes identiques.
Mais dès qu'on commence à comparer les modèles, on remarque rapidement de grandes différences : au niveau du prix, de la structure, de la taille et des performances.
Certaines machines sont conçues pour des pièces de moules petites et de haute précision.
D'autres sont conçues pour de grands composants aérospatiaux.
Bien qu'ils prétendent tous être « 5 axes », leurs capacités réelles peuvent varier considérablement.
Alors, qu'est-ce qui les différencie ?
La réponse réside dans la configuration de la machine.
Différents types de machines CNC à 5 axes affectent la stabilité de l'usinage, la capacité de taille des pièces, la finition de surface et l'efficacité globale de la production.
Les machines 5 axes ne sont pas toutes structurées de la même manière, et il est essentiel de comprendre ces différences avant d'investir.
Dans cet article, nous présenterons les principaux types de machines CNC à 5 axes et expliquerons comment chaque configuration influe sur les performances d'usinage réelles.
Une machine CNC 5 axes est un centre d'usinage avancé capable de déplacer un outil de coupe ou une pièce à usiner le long de cinq axes différents.
Il comprend :
Trois axes linéaires : X, Y et Z
Deux axes de rotation : généralement A, B ou C
Les axes rotatifs supplémentaires permettent à l'outil d'approcher la pièce à usiner sous plusieurs angles sans avoir à repositionner celle-ci.
Concrètement, cela signifie que la machine peut usiner des géométries complexes, des cavités profondes et des surfaces courbes en une seule opération.
Sur une machine 3 axes traditionnelle, l'outil de coupe ne se déplace que verticalement, latéralement et d'avant en arrière. Pour usiner plusieurs faces, l'opérateur doit desserrer et repositionner la pièce.
Une machine CNC à 5 axes élimine cette limitation.
En ajoutant un mouvement de rotation, la machine peut :
Inclinez la table de travail
Tournez la tête de broche
Ou combinez les deux mouvements
Cela permet un usinage simultané sur plusieurs surfaces tout en maintenant un seul serrage.
Comparé à l'usinage 3 axes, le système 5 axes offre :
efficacité d'usinage accrue
Précision géométrique améliorée
Meilleure finition de surface sur les pièces complexes
Temps d'installation réduit
Erreur de positionnement cumulée plus faible
Pour des secteurs tels que l'aérospatiale, les moules et matrices, les composants médicaux et l'ingénierie de haute précision, la capacité 5 axes est souvent essentielle plutôt qu'optionnelle.
Bien que toutes les machines CNC à 5 axes offrent une capacité d'usinage multidirectionnelle, leur configuration structurelle influence considérablement leurs performances, la gamme de tailles de pièces et leur adéquation à l'industrie.
Vous trouverez ci-dessous les principaux types de machines CNC à 5 axes et leur utilisation typique dans des environnements de production réels.
Description

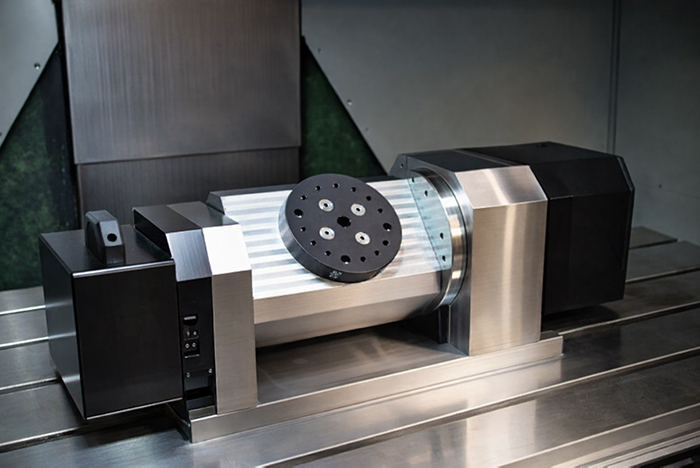

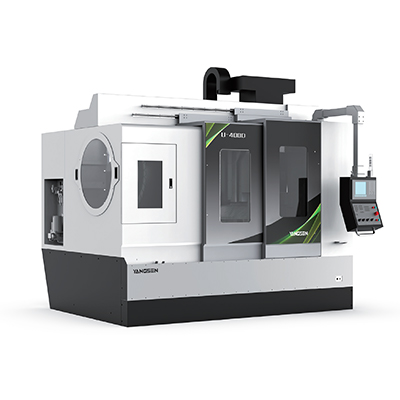

A machine CNC 5 axes à tourillon Elle intègre les deux axes de rotation à la table de travail. La table s'incline et pivote, tandis que la broche reste fixe verticalement. Cette structure crée une plateforme d'usinage compacte et rigide, particulièrement adaptée aux travaux de contournage de haute précision.
Secteurs d'activité typiques
Ce type de machine est largement utilisé dans la fabrication de moules et matrices, la production de dispositifs médicaux et l'usinage de petits composants aérospatiaux. Dans les ateliers de moulage, les machines à tourillons sont appréciées pour leur stabilité lors des opérations de finition à grande vitesse. Dans le domaine médical, elles sont souvent utilisées pour usiner des implants aux géométries complexes, où la précision et la qualité de surface sont essentielles. Les fournisseurs du secteur aérospatial peuvent les utiliser pour la fabrication de petits supports structuraux ou de composants en aluminium de précision.
Pièces compatibles
Les tours à tourillon sont idéaux pour la fabrication de pièces telles que les moules d'injection, les moules de fonderie sous pression, les implants orthopédiques, les petites aubes de turbines et les carters complexes en aluminium. Ces pièces nécessitent généralement un usinage multi-surfaces, des tolérances serrées et des états de surface fins, le tout dans un espace de travail réduit.
Avantages
Excellente rigidité structurelle
Haute précision d'usinage des contours
Empreinte compacte
Usinage multi-surfaces efficace
Inconvénients
Capacité de taille de pièce limitée
Charge de table limitée par rapport aux systèmes à tête de lit
Description

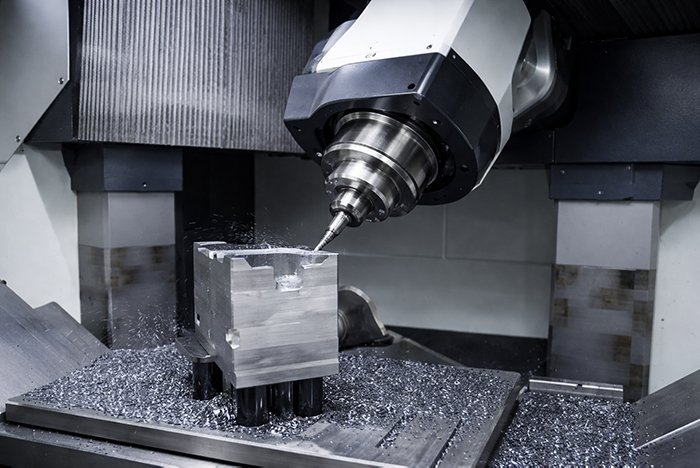

Dans une configuration à double tête, les deux axes de rotation sont intégrés à la tête de broche plutôt qu'à la table. La table de travail reste fixe tandis que la broche s'incline et pivote pour approcher la pièce à usiner sous différents angles.
Cette structure est particulièrement avantageuse pour l'usinage de pièces grandes ou lourdes.
Secteurs d'activité typiques
Les machines à 5 axes de type tête sont couramment utilisées dans les secteurs de l'aérospatiale, de l'automobile, de la construction métallique, de la défense et de la production d'équipements énergétiques. Les constructeurs aéronautiques les utilisent pour l'usinage de structures en aluminium, de composants en titane et de pièces porteuses complexes. Les équipementiers automobiles y ont recours pour la fabrication de moules de grande taille et de carters.
Pièces compatibles
Ces machines sont parfaitement adaptées à l'usinage de composants structuraux d'aéronefs, de carters de moteurs, de boîtes de vitesses, de grands châssis en aluminium et de supports aérospatiaux complexes en titane. L'absence de rotation de la table permet d'usiner des pièces plus lourdes de manière plus sûre et plus efficace.
Avantages
Convient aux composants volumineux et lourds
Accès flexible aux géométries complexes
Aucune limitation de charge sur la table tournante
Inconvénients
structure mécanique plus complexe
Investissements plus élevés en équipement
Considérations accrues en matière de maintenance
Description

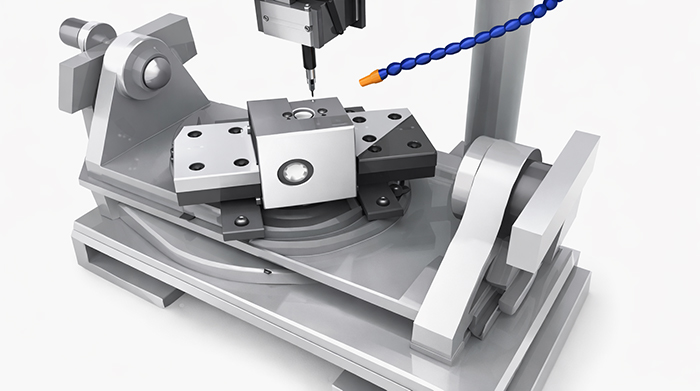

La configuration table/table place les deux axes de rotation à l'intérieur du système de table, tandis que la tête de broche reste fixe. Cette conception privilégie la précision de positionnement et l'équilibre structurel.
Il offre un environnement d'usinage stable pour les composants de précision de taille moyenne.
Secteurs d'activité typiques
Ce type de machine est couramment utilisé dans les industries de l'ingénierie de précision, la fabrication d'outillage et de dispositifs de fixation, la production d'équipements médicaux et l'usinage de composants électroniques. Il est particulièrement apprécié lorsque la répétabilité et la précision géométrique sont essentielles pour les longues séries de production.
Pièces compatibles
Les applications typiques comprennent les boîtiers de précision, les montages d'outillage, les supports de haute précision, les composants mécaniques complexes et les pièces structurelles de taille moyenne nécessitant un usinage multi-angles. Ces pièces requièrent souvent une précision dimensionnelle constante et un contrôle stable du contour.
Avantages
Haute précision de positionnement
Structure stable et équilibrée
Répétabilité fiable
Inconvénients
Limite de taille moyenne des pièces
Le système rotatif nécessite un étalonnage précis.
Description

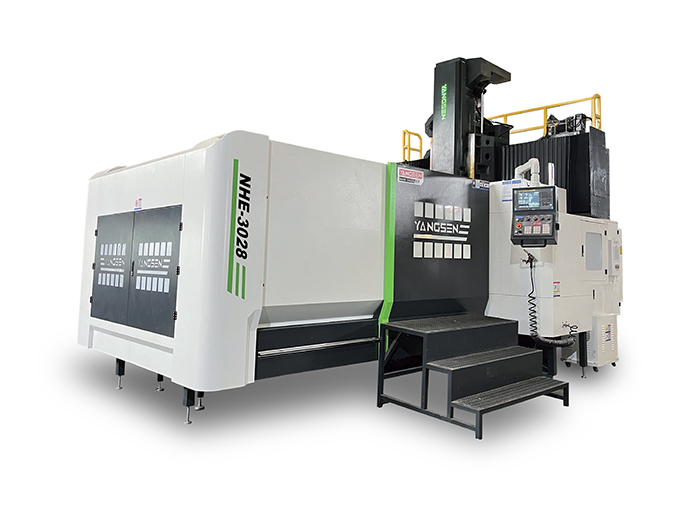

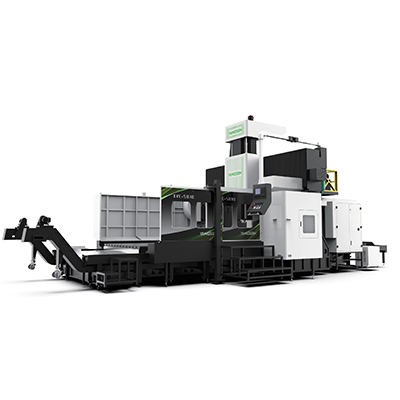

A machine CNC à portique 5 axes Elle présente une structure de type pont conçue pour l'usinage de grandes dimensions. Elle combine souvent un système de portique avec une configuration à tête pivotante, permettant l'usinage de pièces surdimensionnées.
Ce type privilégie la rigidité et les performances à haute résistance.
Secteurs d'activité typiques
Les machines à portique 5 axes sont largement utilisées dans l'aérospatiale, la production d'éoliennes, la construction navale, le transport ferroviaire et l'industrie des machines lourdes. Elles sont particulièrement adaptées aux secteurs exigeant l'usinage de grandes pièces structurelles avec une grande stabilité dimensionnelle.
Pièces compatibles
Les pièces typiques comprennent les structures d'ailes d'avions, les moyeux d'éoliennes, les moules de grande taille, les composants de navires, les charpentes métalliques lourdes et les grandes structures d'outillage composite. Ces composants dépassent généralement la capacité des centres d'usinage standard et nécessitent une plateforme stable de grand format.
Avantages
Rigidité extrêmement élevée
Convient aux composants de très grande taille
Capacité d'usinage robuste
Inconvénients
grande surface d'installation
Exigences en matière d'infrastructures plus élevées
Coût d'investissement important
Quels sont les principaux types de machines CNC 5 axes ?
Les principaux types comprennent les machines à tourillon, à tête pivotante, à table fixe et à portique 5 axes. La différence réside dans l'emplacement des deux axes de rotation : dans la table, la tête de broche ou la structure du portique. Cette variation structurelle influe sur la rigidité, la capacité d'usinage et la flexibilité globale.
Quel type de machine CNC 5 axes est le mieux adapté à la fabrication de moules ?
Les machines à tourillons sont généralement privilégiées pour la fabrication de moules car elles offrent une grande rigidité et un excellent contrôle du contour dans un espace de travail réduit. Cependant, pour les moules de très grandes dimensions, une machine à portique 5 axes peut s'avérer plus adaptée grâce à sa course étendue et à sa stabilité structurelle.
Les machines à 5 axes de type tête sont-elles meilleures pour les grandes pièces aérospatiales ?
Oui, les configurations à deux têtes sont fréquemment utilisées dans l'aérospatiale car la table de travail reste fixe, permettant ainsi l'usinage de pièces plus lourdes et plus volumineuses sans limitation de charge de rotation. Cette structure est particulièrement adaptée aux structures d'aéronefs, aux composants de moteurs et aux pièces structurelles en aluminium ou en titane.
Quelle est la différence entre l'usinage simultané 5 axes et l'usinage 3+2 axes ?
L'usinage simultané 5 axes permet le déplacement simultané des cinq axes, assurant un usinage de contour précis et des états de surface supérieurs. À l'inverse, l'usinage 3+2 (également appelé usinage indexé) immobilise les axes rotatifs lors de la coupe avec trois axes. L'usinage simultané est plus adapté aux surfaces complexes, tandis que l'usinage 3+2 est souvent suffisant pour l'usinage multifaces à moindre coût.
Combien coûte une machine CNC 5 axes ?
Le prix varie considérablement selon le type de machine, la course, le système de commande et la rigidité structurelle. Les modèles compacts à tourillon nécessitent généralement un investissement moindre que les grandes machines aérospatiales à portique ou à tête. Outre le prix d'achat, les acquéreurs doivent prendre en compte l'espace d'installation, les systèmes d'outillage et les coûts de maintenance à long terme.
Comment choisir la configuration 5 axes adaptée à ma production ?
Le choix dépend de plusieurs facteurs, notamment la taille des pièces, le type de matériau, la précision requise et le volume de production. Les petites pièces de précision sont généralement mieux adaptées aux tours à tourillon, tandis que les grandes pièces structurelles peuvent nécessiter des systèmes à tête ou à portique. L'adéquation de la structure de la machine aux exigences de l'application est plus importante qu'une simple comparaison des spécifications.
Bien que toutes les machines CNC à 5 axes partagent le même concept de base, leurs configurations structurelles créent des caractéristiques d'usinage très différentes.
L'emplacement des axes de rotation — que ce soit dans la table, la tête de broche ou dans un système à portique — influence directement la rigidité, la capacité de traitement des pièces, la flexibilité d'usinage et la stabilité à long terme.
Les conceptions à tourillon sont souvent privilégiées pour les composants compacts et de haute précision.
Les systèmes de type tête sont mieux adaptés aux pièces structurelles grandes et lourdes.
Les configurations de tables mettent l'accent sur la précision du positionnement et l'équilibre.
Les portiques prennent en charge les applications ultra-larges et intensives.
Il n'existe pas de machine CNC 5 axes « idéale ».
Chaque type est conçu pour répondre à un environnement de production et à un objectif d'usinage spécifiques.
Comprendre ces différences structurelles permet de choisir les machines de manière plus claire et plus stratégique, notamment pour les fabricants qui prévoient des investissements à long terme et une croissance de leur production.
Prendre le temps d'évaluer la configuration, la taille des pièces et les exigences de l'application permettra toujours de prendre des décisions plus éclairées.
