Machines CNC 5 axes Les machines CNC 5 axes sont capables de réaliser des opérations d'usinage plus complexes et précises que les machines 3 axes traditionnelles, ce qui les rend idéales pour améliorer la précision d'usinage. Leurs avantages incluent une plus grande flexibilité et polyvalence, une précision et une qualité accrues, une efficacité et une productivité améliorées, ainsi qu'une réduction des temps et coûts de réglage.
L'usinage de précision joue un rôle essentiel dans la fabrication moderne, notamment dans les industries où des géométries complexes, des tolérances serrées et une qualité de surface élevée sont indispensables.
Les machines CNC 3 axes traditionnelles peinent souvent à répondre efficacement à ces exigences, nécessitant de multiples réglages qui augmentent le temps d'usinage et introduisent des erreurs de positionnement.
C’est pourquoi l’usinage CNC 5 axes est devenu une solution de choix pour la fabrication de précision. En permettant des mouvements simultanés sur plusieurs axes, les machines CNC 5 axes offrent une précision accrue, une plus grande flexibilité et une productivité améliorée, ce qui les rend idéales pour les applications d’usinage de pointe.

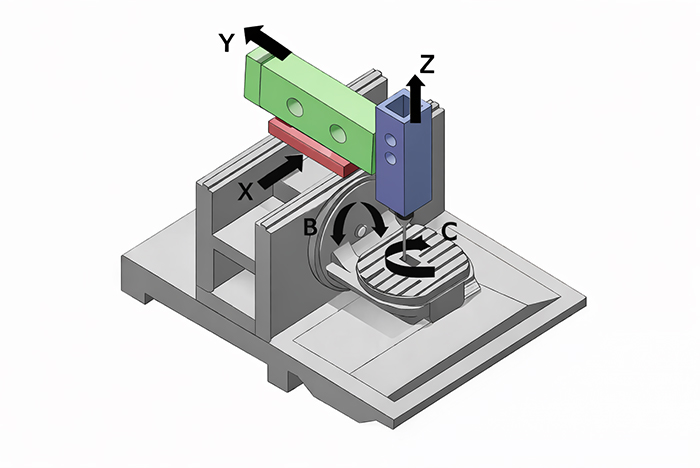

Une machine CNC à 5 axes permet à l'outil de coupe ou à la pièce de se déplacer simultanément le long de cinq axes différents : trois axes linéaires (X, Y, Z) et deux axes de rotation.
Contrairement à l'usinage conventionnel à 3 axes, qui nécessite plusieurs étapes de repositionnement, l'usinage à 5 axes permet l'usinage de plusieurs surfaces en une seule configuration.
Cette capacité réduit considérablement les erreurs de réglage et améliore la précision dimensionnelle, rendant les machines CNC 5 axes particulièrement adaptées à l'usinage de précision de pièces complexes.
L'usinage de précision joue un rôle essentiel dans la fabrication et l'ingénierie modernes. Il consiste à utiliser des machines à commande numérique pour façonner et découper des matériaux avec un haut degré d'exactitude et de régularité, souvent avec des tolérances de quelques microns seulement.
L'un des principaux avantages de l'usinage de précision est qu'il permet la production de pièces complexes et sophistiquées, difficiles voire impossibles à fabriquer par les méthodes traditionnelles. Ceci est particulièrement important dans des secteurs comme l'aérospatiale, la défense et la médecine, où la performance et la fiabilité des composants peuvent être une question de vie ou de mort.
L'usinage de précision contribue également à améliorer la qualité et la régularité des produits finis. Grâce aux machines à commande numérique, les fabricants peuvent garantir que chaque pièce est produite selon les mêmes spécifications, minimisant ainsi les risques de défauts ou d'erreurs. Ceci est particulièrement important dans des secteurs comme l'automobile et l'électronique, où même de faibles variations dimensionnelles peuvent engendrer des problèmes importants.
Les machines CNC 5 axes sont capables de réaliser des opérations d'usinage plus complexes et plus fines que les machines 3 axes traditionnelles, ce qui les rend idéales pour améliorer la précision d'usinage. Voici quelques exemples de la manière dont les machines CNC 5 axes améliorent la précision d'usinage :
Plus de flexibilité et de polyvalence
Précision et qualité améliorées
Amélioration de l'efficacité et de la productivité
Réduction du temps et des coûts d'installation
Comparativement aux machines 3 axes standard, les machines CNC 5 axes offrent une flexibilité et une variété bien supérieures, ce qui constitue l'un des principaux avantages de leur utilisation pour la fabrication de précision. L'adaptabilité et la variété accrues peuvent être obtenues grâce aux machines CNC 5 axes de la manière suivante :
Les machines CNC 5 axes permettent de produire des formes complexes et de grande taille avec une facilité et une précision accrues, grâce au déplacement de l'outil de coupe sur cinq axes. Dans les secteurs de l'aérospatiale et du médical, où la précision est primordiale, cet avantage est crucial.
Les zones d'une pièce inaccessibles à une machine 3 axes peuvent être usinées avec une machine 5 axes. Pour fraiser ces zones inaccessibles avec une précision accrue, les machines 5 axes permettent d'incliner et de faire pivoter l'outil de coupe.
Plus adaptables et polyvalentes, les machines CNC 5 axes peuvent usiner une plus grande variété de matériaux que leurs homologues 3 axes. Métaux, polymères, composites et céramiques de précision de densités et de duretés variées font partie de leurs capacités d'usinage.
Les machines CNC 5 axes sont capables d'effectuer plusieurs opérations d'usinage en une seule configuration, ce qui réduit le besoin de main-d'œuvre et améliore l'efficacité globale. Il en résulte des délais de production plus courts, des coûts réduits et des pièces de meilleure qualité.
En matière d'usinage de précision, l'utilisation d'une machine CNC 5 axes présente de nombreux avantages essentiels, dont le plus important est l'amélioration significative de la précision et de la qualité. Voici quelques exemples de la manière dont les machines CNC 5 axes contribuent à cette amélioration :
Les machines CNC 5 axes permettent de positionner l'outil de coupe selon un plus grand nombre d'angles et d'orientations que les machines 3 axes. Il en résulte une plus grande précision lors de l'usinage de géométries complexes, et donc des pièces de meilleure qualité.
Les machines CNC 5 axes réduisent la nécessité de multiples réglages et repositionnements des composants. Cela diminue les erreurs de réglage, ce qui se traduit par une précision et une uniformité accrues entre les différents composants.
Les outils plus petits à 5 axes et la plus grande amplitude de mouvement permises par les machines CNC assurent une finition de surface plus lisse sur les produits finis. Les secteurs de l'aérospatiale, du médical et de l'automobile bénéficient tous de la qualité supérieure des produits finis obtenus grâce à ce procédé.
Grâce à leur capacité à positionner l'outil de coupe selon de nombreux angles et orientations, les machines CNC 5 axes réduisent l'usure des outils. Il en résulte une durée de vie accrue des outils et une diminution des coûts d'outillage, contribuant ainsi à réduire les coûts de production.
En matière d'usinage de précision, l'utilisation d'un machine CNC L'usinage 5 axes offre de nombreux avantages majeurs, dont l'un des plus importants est l'augmentation de l'efficacité et de la production. Voici quelques exemples de la manière dont les machines CNC 5 axes permettent d'améliorer la production et l'efficacité :
Par rapport à la méthode conventionnelle Machines CNC à 3 axesLes machines 5 axes permettent de réduire considérablement les temps de réglage. Capables d'usiner plusieurs faces d'une pièce en une seule opération, elles diminuent fortement le temps consacré à la préparation et au déplacement de l'objet.
Grâce à leur capacité à positionner l'outil de coupe selon un plus grand nombre d'angles et d'orientations, les machines CNC 5 axes peuvent atteindre des cadences d'usinage supérieures à celles des machines 3 axes. Il en résulte des cycles plus courts et des cadences de production plus élevées, ce qui peut améliorer l'efficacité et la productivité.
La capacité des machines CNC 5 axes à réaliser de nombreuses opérations d'usinage en une seule configuration permet de réduire les coûts et le temps consacrés à la main-d'œuvre. Ceci peut potentiellement diminuer les coûts de production et augmenter les profits.
Grâce à la précision accrue des machines CNC 5 axes, les pièces peuvent être fabriquées avec une plus grande homogénéité et reproductibilité. Ceci garantit que toutes les pièces répondent aux mêmes exigences de qualité élevées, un point crucial dans des secteurs tels que l'aérospatiale, le médical et l'automobile.
Les machines CNC 5 axes constituent une excellente option pour les applications d'usinage de précision grâce à leur efficacité et leur productivité accrues. Elles permettent de réduire les temps de réglage, d'augmenter les vitesses d'usinage, de minimiser les coûts de main-d'œuvre et d'améliorer l'uniformité des composants, ce qui se traduit par des délais de production plus courts, des coûts réduits et des produits de meilleure qualité.
La réduction du temps et des coûts de préparation est un autre avantage de l'utilisation d'une machine CNC 5 axes pour la découpe de précision. Voici quelques exemples de la manière dont les machines CNC 5 axes permettent de réduire les délais et les coûts liés à la préparation :
Les machines CNC 5 axes permettent d'usiner plusieurs faces d'une pièce en une seule opération, ce qui élimine le besoin de plusieurs réglages et de repositionnements. Cela réduit considérablement le temps et le coût de réglage.
Les machines CNC 5 axes nécessitent moins de changements d'outils, car l'outil de coupe peut être positionné selon une plus grande variété d'orientations et de positions. Par conséquent, les coûts et le temps de réglage sont réduits, et les outils ont une meilleure durée de vie pendant l'usinage.
La précision et la qualité supérieures des machines CNC 5 axes réduisent considérablement les risques de déchets et de retravail des composants. Il en résulte une diminution des coûts de fabrication et du gaspillage de matériaux.
Le développement du logiciel pour une machine CNC 5 axes peut prendre plus de temps que pour une machine 3 axes, mais une fois terminé, le temps d'usinage sera considérablement réduit. Il en résulte une productivité accrue et des coûts de fabrication globaux inférieurs.
Il est essentiel de faire la distinction entre les machines CNC 3 axes et 5 axes lorsqu'on parle d'usinage de précision. Voici quelques points communs entre les deux :
Axe de mouvement
Les machines à 3 axes peuvent déplacer l'outil de coupe dans trois directions (X, Y, Z), tandis que les machines à 5 axes peuvent le déplacer dans cinq directions (X, Y, Z, A, B). Les deux axes supplémentaires permettent de réaliser des géométries plus complexes et d'obtenir une plus grande précision d'usinage.
Temps de préparation
Les machines à 3 axes nécessitent davantage de réglages et de changements d'outils pour les géométries complexes, tandis que les machines à 5 axes peuvent effectuer toutes les opérations en une seule configuration, réduisant ainsi le temps de réglage.
Complexité des pièces
Les machines à 3 axes sont mieux adaptées aux géométries simples, tandis que les machines à 5 axes excellent dans l'usinage de pièces et de formes complexes.
Finition de surface
Les machines à 5 axes peuvent maintenir un angle d'outil constant tout au long du processus d'usinage, ce qui permet d'obtenir des finitions de surface plus lisses et plus uniformes que les machines à 3 axes.
Coût
Les machines à 5 axes sont généralement plus chères que les machines à 3 axes en raison de leur complexité et de leurs capacités accrues.
Lors du choix d'une machine CNC 5 axes pour l'usinage de précision, plusieurs points clés sont à prendre en compte. Parmi ceux-ci :
Les dimensions de la machine et son espace de travail doivent correspondre à la taille et à la complexité des pièces à usiner. Il est important de prendre en compte la plus grande pièce à usiner et de s'assurer que la machine peut l'accueillir.
La précision et la répétabilité de la machine sont essentielles pour un usinage de précision. Privilégiez les machines dotées de composants de haute qualité et de fonctionnalités telles que la surveillance en temps réel de la position de l'outil et la détection des collisions.
Le système de commande doit être convivial et offrir des fonctionnalités avancées telles que la simulation 3D et la programmation. Privilégiez les machines dotées d'un système de commande fiable et bénéficiant d'un support technique de qualité.
La vitesse de broche et la puissance sont des facteurs importants qui influent sur les performances de la machine et sur les types de matériaux usinables. Tenez compte des matériaux que vous allez usiner et assurez-vous que la machine possède la vitesse de broche et la puissance nécessaires.
La capacité du changeur d'outils détermine le nombre d'outils pouvant être chargés simultanément dans la machine. Tenez compte de la complexité des pièces à usiner et assurez-vous que la machine dispose d'une capacité de changeur d'outils suffisante.
Privilégiez les machines de fabricants réputés proposant des programmes d'entretien et d'assistance de qualité. Tenez compte de la disponibilité des pièces détachées et du support technique dans votre région.
Yangsen peut être votre partenaire idéal pour vos machines CNC intelligentes. Nous vous proposons une gamme complète de machines, notamment des perceuses, des aléseuses horizontales, des centres d'usinage verticaux et horizontaux CNC, et bien plus encore.
1. Quel est le principal avantage de l'usinage CNC 5 axes par rapport à l'usinage 3 axes ?
Le principal avantage de l'usinage CNC 5 axes est sa capacité à usiner des géométries complexes en une seule opération.
En permettant à l'outil ou à la pièce de se déplacer simultanément sur cinq axes, les machines 5 axes réduisent les erreurs de repositionnement, améliorent la précision et raccourcissent considérablement le temps d'usinage par rapport aux machines CNC 3 axes traditionnelles.
2. Comment l'usinage CNC 5 axes améliore-t-il la précision d'usinage ?
L'usinage CNC 5 axes améliore la précision en minimisant les réglages multiples et en maintenant une orientation constante de l'outil pendant la coupe.
Cela réduit les erreurs d'alignement cumulatives et permet des tolérances plus serrées, ce qui le rend idéal pour les composants de haute précision présentant des contours complexes ou des caractéristiques angulaires.
3. L'usinage CNC 5 axes est-il adapté à la production en petites séries ou au prototypage ?
Oui. Bien que souvent associée à des pièces complexes, l'usinage CNC 5 axes est très efficace pour la production en petites séries et le prototypage, car la réduction du temps de réglage et l'accélération des cycles compensent le coût initial plus élevé de la machine.
4. Quels types de pièces bénéficient le plus de l'usinage CNC 5 axes ?
L'usinage CNC 5 axes est particulièrement avantageux pour :
Composants aérospatiaux à surfaces complexes
implants médicaux et instruments chirurgicaux
Composants de moules et matrices
pièces automobiles et mécaniques de précision
Toute pièce nécessitant un usinage multi-surfaces, des cavités profondes ou des formes angulaires bénéficie de la capacité 5 axes.
5. Quels matériaux peuvent être usinés à l'aide d'une machine CNC 5 axes ?
Les machines CNC à 5 axes peuvent traiter une large gamme de matériaux, notamment :
alliages d'aluminium
Acier inoxydable
Titane
Acier trempé
plastiques techniques
La capacité d'optimiser les angles d'outils améliore la stabilité d'usinage sur différents matériaux.
6. Quelle est la différence entre l'usinage 3+2 et l'usinage simultané 5 axes véritable ?
L'usinage 3+2 positionne la pièce à l'aide de deux axes rotatifs avant la coupe, mais l'usinage s'effectue avec seulement trois axes actifs.
L'usinage simultané sur 5 axes permet aux cinq axes de se déplacer en même temps, ce qui permet des trajectoires d'outils plus fluides, de meilleurs états de surface et une précision accrue sur des géométries complexes.
Les fabricants qui investissent dans une machine CNC 5 axes pour l'usinage de précision bénéficient de nombreux avantages, tels qu'une adaptabilité accrue, une précision, une qualité et une efficacité optimales, une productivité accrue, ainsi qu'une réduction des temps et des coûts de réglage. C'est pourquoi des secteurs comme l'aérospatiale, la médecine, l'automobile et d'autres industries qui dépendent de pièces de haute précision devraient s'intéresser aux machines CNC 5 axes.
Une machine CNC 5 axes peut nécessiter un investissement initial plus important qu'une machine 3 axes, mais elle peut s'avérer plus économique à long terme en réduisant les coûts de main-d'œuvre et d'outillage, et en accélérant la production. La capacité d'usiner des géométries plus complexes et de réaliser des composants avec des finitions de surface de meilleure qualité peut également renforcer la compétitivité d'un fabricant.
En améliorant la précision, la qualité et l'efficacité, une machine CNC à 5 axes peut aider les producteurs à suivre le rythme dynamique du secteur.
