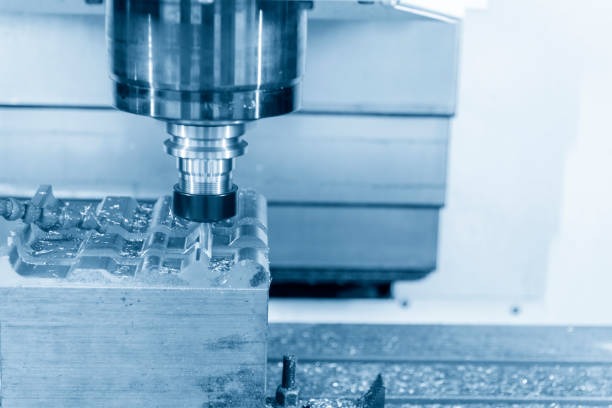

L'usinage à commande numérique par ordinateur (CNC) est devenu un procédé de fabrication essentiel pour la production de composants de précision et de produits finis dans l'industrie électronique. Il implique l'utilisation de machines contrôlées par ordinateur pour automatiser des tâches d'usinage telles que le fraisage, le perçage, la découpe et le façonnage de pièces métalliques et non métalliques.
Les produits électroniques requièrent une très grande précision, des tolérances strictes et un excellent état de surface, car ils intègrent des composants microélectroniques délicats et des assemblages mécaniques miniatures. L'usinage manuel limite la complexité des géométries réalisables et pose des problèmes de régularité lors de la production en moyenne et grande série. C'est pourquoi l'usinage CNC est un atout majeur pour la fabrication électronique.
L'usinage CNC permet d'obtenir un usinage fiable, répétable et précis de pièces électroniques impossibles à réaliser manuellement. Ce procédé permet de fabriquer la plupart des formes, profils et caractéristiques, à condition de disposer d'outils de coupe adaptés. Programmable, il permet également d'accélérer les modifications de conception en modifiant simplement les modèles CAO. Un gaspillage de matière minimal, une meilleure utilisation des actifs et des coûts de main-d'œuvre réduits sont autant d'avantages supplémentaires.
L'usinage CNC utilise des machines commandées par ordinateur pour automatiser différents processus d'usinage et de fabrication tels que le fraisage, le tournage, le perçage et la découpe. Il s'appuie sur des instructions logicielles préprogrammées pour contrôler avec précision des composants tels que les broches, les axes et les fraises des outils d'usinage tels que les fraiseuses, les tours, les défonceuses et les rectifieuses.
Sur la base de modèles et de dessins de conception assistée par ordinateur (CAO) représentant le produit fini souhaité, les codes et instructions de fonctionnement CNC sont développés via un logiciel spécialisé appelé FAO (fabrication assistée par ordinateur).
Le logiciel FAO découpe d'abord le modèle CAO pour analyser les trajectoires d'outils. Ensuite, les paramètres d'usinage appropriés, tels que l'avance, la profondeur de passe, le type d'outil et la vitesse de rotation, sont définis.
Le flux de travail de base de l'usinage CNC comprend :
1. Importation de modèles CAO dans un logiciel de FAO
2. Utilisation de la FAO pour générer du code machine (code G, code M)
3. Transfert de ce code G au contrôleur de la machine CNC
4. Montage de la pièce et réglage de l'outillage
5. Exécution du cycle d'usinage
6. Inspection des pièces usinées
La précision et la fiabilité des machines CNC permettent aux fabricants de produire des composants électroniques destinés aux produits du quotidien, ainsi qu'aux appareils aérospatiaux et médicaux assurant des fonctions critiques. Des solutions prédictives, des tolérances strictes et des pièces interchangeables permettent aux techniques CNC de produire des composants électroniques de qualité supérieure.
Un système de commande numérique par ordinateur (CNC) utilise des ordinateurs programmés pour piloter des machines-outils, notamment des tours, des fraiseuses, des toupies et des rectifieuses. L'utilisation de machines CNC permet des mesures impossibles à réaliser manuellement par des opérateurs humains. Un logiciel de fabrication piloté par ATA permet aux fabricants d'obtenir des dimensions de pièces précises, exprimées en millièmes de pouce. La haute précision obtenue grâce à la programmation informatique permet de produire des composants électroniques fiables, notamment des circuits imprimés semi-conducteurs et des microprocesseurs.
Les répétitions en usinage CNC produisent des ensembles de composants cohérents. Une machine CNC produit des copies de pièces cohérentes, tandis que les opérateurs humains peuvent parfois créer de légères différences entre leurs pièces produites. La fabrication uniforme permet d'utiliser des pièces facilement interchangeables en production de masse. La défaillance d'un composant n'affecte ni la forme ni la qualité fonctionnelle du système complet, car des pièces alternatives peuvent être remplacées sans problème. Les capacités de prédiction découlant d'une production cohérente permettent aux fabricants d'anticiper leur cadence de production et la précision de la qualité de leurs produits.
Les équipements CNC modernes fonctionnent grâce à des logiciels intelligents qui simulent les procédures de production. Ce système détecte les erreurs d'outillage et les pannes machine potentielles susceptibles d'altérer la qualité des pièces. Les fabricants peuvent anticiper les problèmes potentiels avant de lancer l'usinage, ce qui leur permet de prendre des mesures préventives pour éviter les rebuts. En surveillant les performances des équipements pendant les opérations, les systèmes CNC avancés effectuent des ajustements automatiques pour maintenir des niveaux précis. La détection avancée des erreurs améliore la fiabilité tout en éliminant les pertes de temps et l'utilisation de matériaux de fabrication inutiles.
Compte tenu des diverses exigences d'usinage dans la fabrication électronique, plusieurs types de machines CNC avec des forces différentes sont utilisés :
Comme son nom l'indique, l'orientation de la broche sur un centre d'usinage vertical est perpendiculaire au sol. Cela les rend intrinsèquement plus stables et rigides pour les travaux de fraisage et de perçage intensifs. L'espace libre vertical entre la broche et la table de travail permet également la manutention de pièces plus hautes.
Un centre d'usinage horizontal oriente la broche selon un axe horizontal par rapport au sol. Cette disposition assure un meilleur contrôle des copeaux, ce qui rend les centres d'usinage horizontaux particulièrement adaptés à la gestion de charges de coupe plus importantes lors de l'usinage de pièces de grandes dimensions. L'orientation horizontale permet également le chargement de pièces volumineuses à l'aide de ponts roulants et de systèmes de palettes intégrés.
Les machines CNC à portique utilisent un portique mobile : la table de travail est fixe, tandis que le portique transversal mobile maintient la broche et exécute les mouvements XY. Cela rend les centres d'usinage à portique idéaux pour les usinages intensifs où le déplacement de la pièce est impossible. Leur stabilité accrue permet également des tolérances plus strictes.
Pour les tâches de perçage répétitives, les perceuses CNC et les centres d'usinage optimisés pour le perçage constituent la solution idéale. Plutôt que d'utiliser des outils polyvalents, ces machines CNC dédiées au perçage permettent d'atteindre des vitesses, une précision et une qualité de finition bien supérieures.
Les machines de gravure et de fraisage combinent les capacités des deux procédés en une seule configuration. Cela permet de créer des étiquettes, des faces avant, des moules, des gabarits et des outils avec une seule machine CNC. Yangsen propose des options de gravure et de fraisage CNC 3-4 axes qui permettent de prototyper et de fabriquer efficacement des matrices spéciales, des forets pour circuits imprimés et des fixations utilisées dans la production électronique.
Une aléseuse utilise des outils de coupe rotatifs pour agrandir des trous existants avec une précision extrême du diamètre et un excellent état de surface. Cette capacité d'alésage interne permet de fabriquer des manchons, roulements, cylindres et autres pièces électroniques creuses avec une précision optimale, et ce, avec des tolérances très fines. Les aléseuses horizontales offrent également l'avantage de faciliter le chargement des pièces lourdes.
Centres d'usinage CNC 5 axes Permet un mouvement simultané sur cinq axes. Les deux axes rotatifs supplémentaires facilitent l'usinage dans n'importe quelle orientation angulaire, permettant ainsi la réalisation de formes 3D complexes. Cela permet une finition plus précise, des cycles plus rapides et un traitement de configuration unique, essentiels pour les pièces électroniques complexes.
Grâce à sa polyvalence, couvrant les métaux et les plastiques, l'usinage CNC permet la fabrication de la quasi-totalité des composants électroniques. Parmi les principales applications, on peut citer :
De nombreux circuits imprimés simple et double face peuvent être fabriqués rapidement par usinage CNC de stratifiés tels que le FR4, au lieu des procédés de gravure traditionnels. Cela facilite le prototypage rapide en interne de nouvelles conceptions avant la production en série.
Les fraiseuses CNC de bureau pour circuits imprimés, comme la machine Stepcraft de Yangsen, permettent aux petites équipes de R&D d'usiner des prototypes de circuits imprimés directement sur leur établi en quelques minutes. Pour les fabricants professionnels, Yangsen propose des fraiseuses CNC 3-4 axes de pointe, adaptées à la production de circuits imprimés en grande série, équipées d'un ATC et de dispositifs de maintien FR4 spéciaux.
Les boîtiers en plastique et en métal protégeant les composants électroniques internes sensibles peuvent être usinés avec précision à toutes les dimensions grâce aux plateformes CNC. Le fraisage des faces avant, des capots, des composants du châssis ou de l'intégralité du boîtier permet d'obtenir un ajustement et une finition impeccables. Les routeurs CNC de table permettent de prototyper rapidement les boîtiers en plastique, tandis que les centres d'usinage verticaux permettent la production en série.
L'usinage CNC permet de fabriquer des prototypes uniques de composants électroniques individuels sans outillage. Il permet également des révisions rapides par simple mise à jour des fichiers CAO des pièces. Les matrices, gabarits, cosses à sertir et autres composants essentiels aux chaînes de montage peuvent être peaufinés de manière itérative à l'aide de fraiseuses CNC de bureau ou à portique avant finalisation.
Les connecteurs spécialisés utilisés en électronique pour l'empilage de circuits imprimés ou l'interfaçage de ports peuvent être fabriqués par tournage ou fraisage CNC sans presses d'emboutissage traditionnelles. Les ports filetés, les stations d'accueil et les plaques d'indexation sont également réalisables grâce à des tours CNC ou des fraiseuses multiaxes.
Grâce à sa polyvalence, sa cohérence et sa précision, l'usinage CNC offre divers avantages uniques qui rendent la fabrication électronique beaucoup plus fiable et efficace :
Grâce à un contrôle logiciel avancé et à la minimisation des erreurs humaines, l'usinage CNC offre une répétabilité et un contrôle des processus très élevés. Les composants peuvent être usinés avec une tolérance de 0,005 mm, de manière uniforme sur tous les lots de production. Ce niveau de précision permet de fabriquer des composants électroniques d'avenir, indispensables dans des secteurs comme l'aéronautique, la santé et les communications.
Des séquences d'usinage prédéfinies garantissent des écarts négligeables sur des séries de production de centaines de milliers d'unités. L'usinage automatisé par logiciel élimine également les erreurs de jugement manuel. La cohérence réduit les coûts de reprise et les rebuts.
Grâce à l'usinage CNC, les modifications de conception peuvent être facilement mises en œuvre par simple mise à jour des fichiers CAO des pièces. Aucun outil, gabarit ou matrice ne nécessite de refabrication, la séquence d'usinage étant définie par logiciel. Cela facilite le développement de produits électroniques très agile et itératif pour répondre aux besoins changeants des clients.
Grâce à l'optimisation CAO/FAO de l'utilisation des matériaux, l'usinage CNC minimise le gaspillage de matières premières en imbriquant efficacement la disposition des pièces dans les matériaux de base. Cette réduction du gaspillage améliore directement les rendements et la rentabilité, tout en étant respectueuse de l'environnement.
L'usinage CNC est compatible avec la plupart des matériaux couramment utilisés dans la fabrication électronique. Parmi les matériaux courants, on trouve :
Le FR4, un stratifié époxy renforcé de fibre de verre, est le substrat de circuit imprimé le plus courant, pouvant être usiné CNC de manière fiable pour la fabrication de prototypes et de circuits imprimés en petite série. Des variantes comme Rogers CORNING et Arlon sont également populaires.
Les alliages d'aluminium 6061, 7075, 2024, en raison de leur légèreté, de leur résistance à la corrosion et de leur solidité, sont usinés CNC en supports, couvercles, châssis et dissipateurs thermiques pour équipements électroniques.
Les thermoplastiques techniques comme l'ABS, l'acrylique, le nylon et le polycarbonate sont facilement usinés à l'aide de fraiseuses CNC pour fabriquer des boîtiers électroniques aux finitions de surface soignées. Les progrès de l'outillage facilitent également l'usinage de plastiques plus complexes.
Le fraisage CNC du cuivre permet de produire des blindages EMI, des cadres de connexion, des dissipateurs thermiques, des bornes et d'autres composants métalliques nécessitant une conductivité thermique/électrique élevée.
Malgré les immenses avantages, l’usinage CNC pour le matériel électronique pose également des défis uniques :
Lors des opérations d'usinage, des frottements et des vitesses d'outil excessifs peuvent engendrer un dégagement de chaleur considérable, affectant la précision dimensionnelle et la durée de vie de l'outil. Un refroidissement et une lubrification adéquats sont essentiels pour les applications d'usinage à grande vitesse, notamment en électronique.
Alors que les composants électroniques se réduisent à des géométries proches de l'échelle nanométrique, atteindre une précision dimensionnelle submicronique en usinage CNC devient exponentiellement difficile. Les progrès réalisés dans les domaines des broches, des codeurs et de l'amortissement continuent cependant de repousser les limites.
L'élimination des bavures et des défauts de bord est essentielle pour un assemblage fluide et la prévention des courts-circuits sur les circuits imprimés. Le renforcement des exigences de finition de surface nécessite des outils d'ébavurage spécifiques et des étapes de finition supplémentaires.
Avec l'innovation électronique continue, de nouveaux matériaux exotiques comme les polymères à cristaux liquides, les céramiques et les composites sont adoptés, ce qui pose des défis d'usinabilité. L'optimisation des outils et des procédés est essentielle pour pouvoir usiner ces nouveaux matériaux de manière fiable.
Pour les équipementiers qui envisagent d'adopter l'usinage CNC, le choix du bon partenaire d'usinage est essentiel à la réussite. Voici quelques aspects à évaluer :
Évaluez soigneusement si le fournisseur possède les machines-outils CNC avancées et les derniers logiciels de FAO nécessaires à vos besoins d'usinage électronique de niche - fraiseuses 5 axes, micro-perçage, etc.
Privilégiez une entreprise d'usinage spécialisée dans la fabrication électronique plutôt qu'une société d'ingénierie générale. Un savoir-faire approfondi en matière d'applications et une expertise reconnue en matière de procédés sont essentiels.
Examinez attentivement le système de gestion de la qualité, la conformité aux certifications, les procédures d'inspection et la rigueur de la documentation du partenaire d'usinage en matière d'électronique. Cela garantit un usinage zéro défaut.
Évaluez les fournisseurs potentiels d'usinage CNC en vous basant sur des études de cas concrets et des témoignages clients, spécifiquement pour les projets électroniques. Vérifiez leurs capacités techniques, leurs délais de livraison et leur réactivité.
Certains fournisseurs proposent une gamme complète de services, incluant le développement de procédés, la programmation FAO, le montage, l'usinage, le post-traitement, l'assemblage et la logistique pour l'électronique. Un tel accompagnement complet améliore les résultats.
Pour un succès à long terme, la fiabilité du partenaire d'usinage ainsi que la profondeur du support technique après-vente et de la maintenance sont essentielles, en particulier pour l'introduction et les rampes de nouveaux produits.
L'usinage CNC est un procédé de fabrication indispensable pour la fabrication de précision de composants, d'appareils et de produits électroniques. Avec la complexité croissante des technologies, des tolérances plus strictes, des finitions de surface plus lisses et l'utilisation de nouveaux matériaux poseront de nouveaux défis. Cependant, les progrès constants des outils de coupe, de l'automatisation, de la programmation FAO et des systèmes de mesure repousseront les limites. Pour les fabricants de produits électroniques, s'associer à des acteurs de l'usinage CNC hautement fiables, expérimentés et compétents comme Yangsen leur donne accès à des écosystèmes de fabrication de pointe, essentiels à la production de produits électroniques de nouvelle génération.
