Le choix de la machine CNC appropriée influe directement sur la précision d'usinage, l'efficacité de la production et les coûts de fabrication. Parmi les options les plus courantes, les routeurs et les fraiseuses CNC sont souvent comparés car, bien qu'utilisant la technologie de commande numérique par ordinateur (CNC), ils sont conçus pour des tâches d'usinage différentes.
Une fraiseuse CNC est conçue pour la découpe à grande vitesse de matériaux tendres et de pièces de grande taille, tandis qu'une fraiseuse CNC est dédiée à l'usinage de précision, aux passes profondes et au traitement des métaux durs. Comprendre leurs différences permet aux fabricants, aux ateliers et aux ingénieurs de choisir l'équipement adapté à leurs besoins de production.

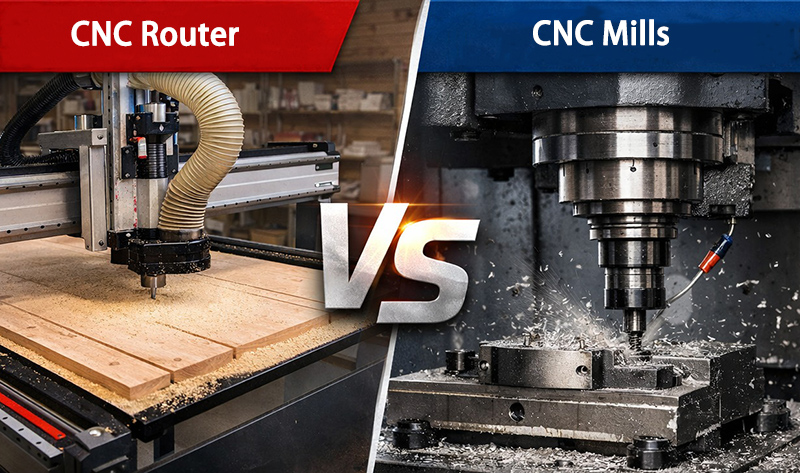

Ce guide compare les routeurs CNC et fraiseuses CNC, y compris leur conception, leurs principes de fonctionnement, leurs applications, leurs avantages et leurs principales différences, afin de vous aider à prendre une décision éclairée.
Une fraiseuse CNC est une machine de découpe à commande numérique conçue pour l'usinage rapide et efficace de matériaux relativement tendres. Elle déplace un outil de coupe rotatif le long de trajectoires programmées pour découper, graver, sculpter, percer et façonner différents matériaux avec une grande rapidité et une excellente répétabilité.
Contrairement au fraisage manuel, une fraiseuse CNC effectue chaque mouvement automatiquement grâce à la programmation CNC, réduisant ainsi les erreurs de l'opérateur tout en améliorant la productivité et la régularité. Grâce à sa grande zone de travail et à sa vitesse de broche élevée, elle est largement utilisée dans la fabrication d'enseignes, la production de meubles, le travail du bois, la transformation des matières plastiques et l'usinage de matériaux composites.
Les routeurs CNC modernes sont disponibles en différentes tailles et configurations d'axes, permettant aux fabricants de produire tout, des panneaux simples aux composants tridimensionnels complexes.
Les routeurs CNC sont conçus pour répondre à des exigences de production différentes. Les types les plus courants sont :

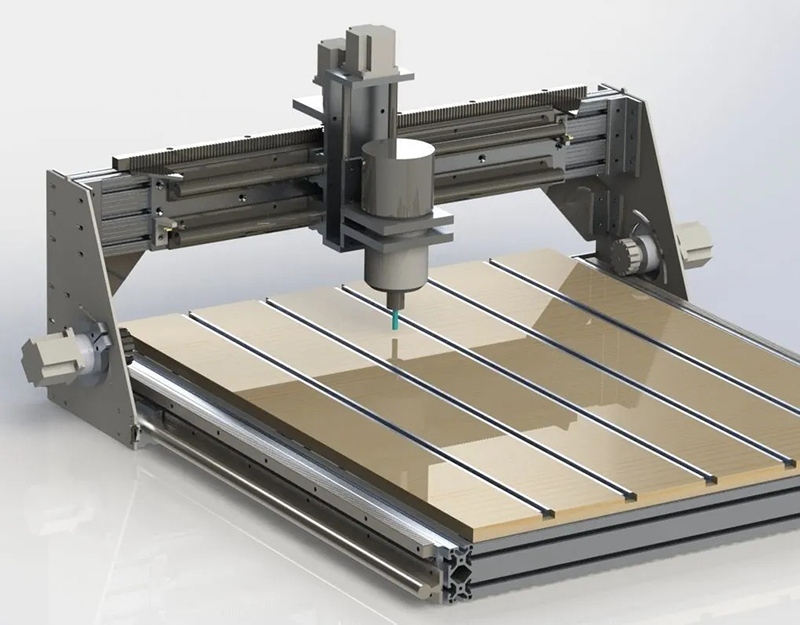

Une fraiseuse CNC 3 axes se déplace selon les axes X, Y et Z. C'est la configuration la plus courante et elle convient à l'usinage de surfaces planes, à la gravure, à la découpe, au perçage et à l'usinage de profils.
Une fraiseuse 4 axes ajoute un axe de rotation, permettant ainsi d'usiner des pièces cylindriques et des surfaces courbes avec une plus grande flexibilité. Elle est couramment utilisée pour les pieds de meubles, les sculptures et les colonnes décoratives.
Une fraiseuse CNC 5 axes permet des mouvements simultanés dans plusieurs directions, ce qui la rend idéale pour la production de composants tridimensionnels complexes avec un nombre réduit de réglages. Des secteurs tels que l'aérospatiale, le naval, l'automobile et la fabrication de moules utilisent fréquemment cette configuration.
Les routeurs à changeur d'outils automatique (ATC) alternent automatiquement entre différents outils de coupe pendant l'usinage. Cela améliore la productivité, réduit les interventions manuelles et augmente l'efficacité d'usinage pour les projets complexes.
Une fraiseuse CNC se compose de plusieurs composants importants qui fonctionnent ensemble pour assurer un usinage précis et répétable.
Le châssis de la machine assure le support structurel et maintient la rigidité globale pendant les opérations de découpe.
Le portique supporte l'ensemble de broche et se déplace sur la table de travail, permettant à l'outil de coupe d'atteindre différentes positions d'usinage.
La broche fait tourner l'outil de coupe à grande vitesse, généralement entre 18 000 et 24 000 tr/min, ce qui le rend adapté à l'usinage rapide de matériaux plus tendres.
La table de travail maintient fermement la pièce à usiner pendant l'usinage. Les tables à vide et les tables à rainures en T sont les systèmes de maintien de pièces les plus courants.
Ces composants assurent un mouvement fluide et précis sur chaque axe de la machine tout en minimisant les vibrations et les erreurs de positionnement.
Le contrôleur interprète les instructions du code G et coordonne automatiquement le mouvement de la broche, la vitesse d'avance et les opérations d'usinage.
Aspect | Avantages | Inconvénients |
Vitesse | Une vitesse de broche élevée permet un usinage rapide et des cycles de production plus courts. | Le fonctionnement à grande vitesse est moins adapté à la découpe de métaux lourds. |
Zone de travail | Les grandes tables permettent d'accueillir des feuilles de format supérieur et des composants volumineux. | Nécessite plus d'espace au sol que les équipements d'usinage compacts. |
Compatibilité des matériaux | Excellent pour le bois, le plastique, la mousse, l'acrylique, les composites et l'aluminium. | Capacités limitées pour l'usinage des métaux trempés. |
Productivité | Prend en charge le changement d'outils automatique et la production en continu. | L'usure des outils augmente lors des opérations de coupe intensives. |
Coût | Coûts d'achat et d'exploitation inférieurs à ceux des fraiseuses CNC. | Peut nécessiter des opérations de finition supplémentaires pour les pièces métalliques de précision. |
Une fraiseuse CNC est une machine à commande numérique conçue pour enlever de la matière d'une pièce avec une précision exceptionnelle. Contrairement à une défonceuse CNC, optimisée pour la vitesse et les matériaux tendres, une fraiseuse CNC est dotée d'une structure rigide et d'une broche à couple élevé pour usiner les métaux durs et produire des composants aux tolérances serrées.
La machine utilise des outils de coupe rotatifs pour réaliser diverses opérations d'usinage, notamment le fraisage en bout, le fraisage de rainures, le fraisage de poches, le contournage, le perçage, l'alésage et le taraudage. Chaque mouvement est contrôlé par programmation CNC, garantissant des résultats constants aussi bien pour la production de pièces unitaires que pour la fabrication en grande série.
Les fraiseuses CNC sont disponibles en différentes configurations pour répondre à divers besoins d'usinage. Les types les plus courants sont :
A fraiseuse CNC verticale Cette machine possède une broche verticale qui se déplace au-dessus de la pièce à usiner. Elle est couramment utilisée pour le fraisage de précision, le perçage, le rainurage et les opérations d'usinage générales. Ce type de machine est apprécié pour sa polyvalence et sa relative simplicité d'utilisation.
A fraiseuse CNC horizontale Le positionnement horizontal de la broche assure une meilleure évacuation des copeaux et des performances de coupe accrues lors de l'usinage intensif. Elle est idéale pour les pièces de grande taille et les environnements de production à haut rendement.
Une fraiseuse CNC 3 axes déplace l'outil de coupe le long des axes X, Y et Z. Elle convient à l'usinage de surfaces planes, de rainures, de trous et de pièces tridimensionnelles simples.
Une machine à 4 axes ajoute un axe de rotation, permettant la rotation des pièces pendant l'usinage. Cela améliore l'efficacité en réduisant les repositionnements manuels et en permettant l'usinage sur plusieurs faces.
A Fraiseuse CNC 5 axes Elle permet un mouvement simultané dans cinq directions, autorisant la fabrication de pièces très complexes avec une précision exceptionnelle. Elle est couramment utilisée pour les composants aérospatiaux, les implants médicaux, les moules de précision et les pièces automobiles.
Une fraiseuse CNC est construite avec des composants robustes qui assurent la stabilité lors d'opérations d'usinage exigeantes.
Le socle supporte l'ensemble de la machine et absorbe les vibrations pendant la découpe, contribuant ainsi à maintenir la précision d'usinage.
La colonne assure le support structurel de l'ensemble de broche tout en garantissant sa rigidité pendant l'usinage.
La broche fait tourner l'outil de coupe à des vitesses contrôlées avec un couple élevé. Bien que les vitesses de rotation soient généralement inférieures à celles des fraiseuses CNC, le couple accru permet une coupe efficace des matériaux durs.
La table de travail maintient fermement la pièce à usiner à l'aide d'étaux, de pinces, de dispositifs de fixation ou de tables rotatives, assurant ainsi un usinage stable tout au long de l'opération.
Des guides linéaires de précision et des vis à billes contrôlent le mouvement le long de chaque axe, assurant un positionnement précis et une excellente répétabilité.
De nombreuses fraiseuses CNC modernes intègrent un changeur d'outils automatique qui permet de changer les outils de coupe sans interrompre la production, réduisant ainsi le temps d'usinage et améliorant l'efficacité.
Le contrôleur lit les programmes en code G et coordonne avec une grande précision la vitesse de broche, la vitesse d'avance, les changements d'outils, le débit de liquide de refroidissement et les mouvements de la machine.
Aspect | Avantages | Inconvénients |
Précision | Offre une précision dimensionnelle exceptionnelle et des tolérances d'usinage serrées. | Exige des opérateurs expérimentés ou des connaissances en programmation CNC. |
Capacité matérielle | Usine l'acier, le titane, l'acier inoxydable, la fonte et autres matériaux durs. | Moins efficaces que les routeurs pour le traitement de grandes feuilles de matériaux souples. |
Rigidité | Sa construction robuste minimise les vibrations et améliore la finition de surface. | Un poids machine plus important augmente les exigences d'installation. |
Versatilité | Effectue des opérations de fraisage, de perçage, d'alésage, de taraudage, de contournage et d'usinage de poches. | Le coût d'achat initial est nettement supérieur à celui d'une fraiseuse CNC. |
Automation | Prend en charge les changeurs d'outils automatiques, les systèmes de palettes et l'usinage multiaxes avancé. | Des coûts d'entretien et d'exploitation plus élevés en raison de la complexité des systèmes mécaniques. |
Bien que les routeurs et les fraiseuses CNC utilisent tous deux la technologie de commande numérique par ordinateur (CNC) pour automatiser les opérations d'usinage, ils sont conçus pour des applications de fabrication différentes. Leur structure, les performances de leur broche, leur capacité de coupe, leur précision et les matériaux compatibles varient considérablement. Comprendre ces différences permet aux fabricants de choisir un équipement qui améliore la productivité tout en répondant aux exigences d'usinage.
Aspect | Routeur CNC | Fraiseuse CNC |
Structure de la machine | Conception légère de type portique pour l'usinage à grande vitesse | Cadre rigide renforcé conçu pour une stabilité maximale |
Matériaux compatibles | Bois, MDF, contreplaqué, acrylique, plastique, mousse, composites, aluminium | Acier, acier inoxydable, titane, fonte, laiton, cuivre, aluminium |
vitesse de broche | Vitesse élevée (généralement de 18 000 à 24 000 tr/min ou plus) | Vitesse réduite avec un couple de coupe nettement plus élevé |
Force de coupe | Conçu pour des charges de coupe légères à moyennes | Adapté à l'usinage intensif et agressif |
Déplacement sur l'axe Z | Profondeur de coupe limitée | Course de l'axe Z accrue pour les opérations d'usinage profondes |
Capacité de l'outil | Compatible avec les outils de fraisage, de gravure, de perçage et de découpe | Compatible avec les fraises en bout, les fraises à surfacer, les outils d'alésage, les tarauds, les alésoirs et bien plus encore. |
Automation | Disponible avec options ATC et multi-axes | Automatisation avancée, incluant changeur d'outils automatique, palpage, changeurs de palettes et usinage 5 axes |
Une fraiseuse CNC utilise une conception de type portique où la broche se déplace au-dessus d'une table de travail fixe. Comme les fraiseuses usinent principalement des matériaux légers, les fabricants privilégient une vitesse de déplacement élevée et des zones d'usinage importantes plutôt qu'une rigidité maximale.
À l'inverse, une fraiseuse CNC est construite avec un bâti rigide en fonte ou en acier qui minimise les vibrations pendant l'usinage. Sa construction plus robuste lui permet de supporter des forces de coupe plus élevées tout en conservant une excellente précision dimensionnelle.
Grâce à leur robustesse, les fraiseuses CNC peuvent usiner des métaux durs sans déformation excessive de l'outil ni perte de précision. Les routeurs CNC, bien que moins rigides, offrent une plus grande flexibilité pour l'usinage de grandes pièces à grande vitesse.
La capacité de traitement des matériaux est l'un des facteurs les plus importants dans le choix entre ces deux machines.
Une fraiseuse CNC offre des performances exceptionnelles pour l'usinage de matériaux tendres, notamment :
Sa vitesse de broche élevée permet une coupe nette avec une production de chaleur minimale, ce qui la rend idéale pour le travail du bois, la signalétique, la production de meubles et les applications décoratives.
Une fraiseuse CNC, en revanche, est spécifiquement conçue pour l'usinage de matériaux durs, tels que :
Son couple de coupe élevé permet des coupes plus profondes tout en maintenant une excellente stabilité d'usinage.
Si votre production concerne principalement des composants métalliques avec des tolérances exigeantes, une fraiseuse CNC est la meilleure solution.
Une fraiseuse CNC offre une excellente répétabilité pour le travail du bois, la fabrication de pièces plastiques, la gravure et la découpe de panneaux. Elle produit des arêtes nettes et des dimensions constantes pour la plupart des applications commerciales. Cependant, comme les fraiseuses fonctionnent à des vitesses plus élevées et sont plus légères, de légères vibrations peuvent se produire lors d'opérations de découpe intensives.
Les fraiseuses CNC sont conçues spécifiquement pour la fabrication de précision. Leur construction rigide, leurs vis à billes de précision et leurs systèmes de contrôle avancés minimisent les vibrations tout en améliorant la précision de positionnement. De ce fait, les fraiseuses CNC sont capables de produire des composants avec des tolérances extrêmement serrées et des états de surface supérieurs, ce qui les rend idéales pour les industries où la précision est essentielle.
Une fraiseuse CNC utilise une broche à grande vitesse qui fonctionne généralement entre 18 000 et 24 000 tr/minCertains modèles dépassent même cette plage. Une vitesse de broche élevée permet un enlèvement de matière rapide dans les matériaux tendres tout en réduisant le temps de production. Cependant, un régime plus élevé s'accompagne d'un couple de coupe plus faible, ce qui rend les fraiseuses moins efficaces pour l'usinage de métaux épais ou trempés.
Les fraiseuses CNC fonctionnent à des vitesses de broche plus faibles, mais génèrent un couple nettement supérieur. Cette force de coupe accrue permet des passes plus profondes et un usinage stable de matériaux difficiles comme l'acier inoxydable et le titane. Cet équilibre entre vitesse et couple explique pourquoi les routeurs privilégient la cadence de production, tandis que les fraiseuses privilégient la puissance et la précision d'usinage.
La diversité des opérations d'usinage distingue également ces deux machines.
Une fraiseuse CNC effectue généralement les opérations suivantes :
Ces opérations privilégient la rapidité et la productivité plutôt que l'enlèvement important de matériaux.
Une fraiseuse CNC prend en charge une gamme beaucoup plus large d'opérations d'usinage de précision, notamment :
Cette polyvalence permet aux fabricants de réaliser plusieurs opérations sur une seule machine tout en maintenant des tolérances serrées.
Aspect | Routeur CNC | Fraiseuse CNC |
coût d'achat | Investissement initial plus faible grâce à une structure de machine plus simple. | Investissement initial plus élevé en raison de la construction rigide et de la technologie de pointe. |
Coût d'exploitation | Réduction des coûts d'outillage, d'énergie et de maintenance. | Des coûts d'exploitation plus élevés en raison de l'outillage et des systèmes d'usinage spécialisés. |
Entretien de routine | Nettoyer la poussière, lubrifier les guides, inspecter les courroies et les roulements, remplacer les outils de coupe. | Inspecter les vis à billes, calibrer la broche, entretenir le système de refroidissement, effectuer la maintenance du changeur d'outils, vérifier l'alignement de la machine. |
Complexité de la maintenance | Des opérations de maintenance simples qui peuvent souvent être effectuées par les opérateurs. | Nécessite des techniciens qualifiés et un entretien préventif programmé. |
valeur à long terme | Économique pour le travail du bois et la production légère. | Excellent retour sur investissement pour l'usinage de précision et la production de métaux en grande série. |
Les routeurs et les fraiseuses CNC sont tous deux largement utilisés dans les industries manufacturières modernes. Cependant, leurs applications diffèrent en raison de leurs capacités d'usinage et des matériaux compatibles.
Les fraiseuses CNC sont idéales pour les industries qui exigent un usinage rapide de matériaux tendres et de pièces de grande taille. Leur vitesse de broche élevée et leur table de travail spacieuse les rendent adaptées à la production en grande série.
Les applications courantes comprennent :
Les fraiseuses CNC sont conçues pour les industries exigeant une grande précision et un usinage intensif.
Les applications typiques comprennent :
1. Une fraiseuse CNC peut-elle remplacer une fraiseuse CNC ?
Non. Une fraiseuse CNC est conçue pour l'usinage à grande vitesse de matériaux plus tendres, tandis qu'une fraiseuse CNC est conçue pour l'usinage de précision de métaux durs et de composants industriels complexes.
2. Quelle machine est la meilleure pour le travail du bois ?
La fraiseuse CNC est le choix privilégié car elle offre des vitesses de broche plus élevées, une zone de travail plus grande et une excellente efficacité lors du traitement des matériaux à base de bois.
3. Les deux machines peuvent-elles effectuer des opérations de forage ?
Oui. Les routeurs CNC et les fraiseuses CNC peuvent tous deux percer des trous, mais les fraiseuses CNC offrent une plus grande précision de perçage et sont mieux adaptées à l'usinage des métaux durs.
4. Quelle machine nécessite le plus d'entretien ?
Une fraiseuse CNC nécessite généralement plus d'entretien car elle contient des systèmes mécaniques plus complexes et fonctionne sous des charges de coupe plus élevées.
5. Quelle machine est la meilleure pour la production de masse ?
Cela dépend de l'application. Les routeurs CNC sont idéaux pour la production en grande série de pièces en bois, en plastique et en matériaux composites, tandis que les fraiseuses CNC sont mieux adaptées à la fabrication de pièces métalliques de précision.
6. Comment choisir la machine CNC adaptée ?
Votre décision doit reposer sur le type de matériau, la précision d'usinage, le volume de production, le budget et les besoins futurs de votre entreprise. Choisir la machine la mieux adaptée à vos objectifs de production vous garantira une rentabilité maximale à long terme.
Les routeurs et les fraiseuses CNC sont tous deux essentiels à la fabrication moderne, mais ils sont conçus pour des tâches d'usinage différentes. Les routeurs CNC excellent dans la découpe à grande vitesse, les grandes surfaces de travail et l'usinage efficace du bois, des plastiques et des matériaux composites. Les fraiseuses CNC, quant à elles, offrent une rigidité supérieure, un couple de coupe plus élevé et une précision exceptionnelle pour l'usinage des métaux durs et des composants complexes.
