Dans la fabrication moderne, les machines à commande numérique par ordinateur (CNC) constituent la technologie fondamentale. Parmi les systèmes CNC, le débat autour des systèmes CNC à 3 axes et à 5 axes a retenu l'attention ces dernières années. Ces deux méthodologies représentent des approches distinctes pour atteindre la précision, l’efficacité et la polyvalence du processus d’usinage.
Ils ont tous deux leur utilité, leurs avantages et leurs inconvénients. Examinons les deux en détail.
Alors, commençons !
CNC signifie Commande Numérique par Ordinateur. Il s'agit d'une technologie qui utilise des ordinateurs pour contrôler des machines-outils, telles que des tours, des fraiseuses, des toupies et des meuleuses. Machines CNC traduire les instructions numériques en mouvements précis, permettant la fabrication automatisée de pièces et de composants avec une grande précision et cohérence.
Dans l'usinage CNC, les concepteurs créent un modèle numérique de la pièce qu'ils souhaitent produire à l'aide d'un logiciel de conception assistée par ordinateur (CAO). Ce modèle numérique est ensuite converti en instructions, souvent en G-code, qui précisent les mouvements et opérations exacts nécessaires à la fabrication de la pièce.

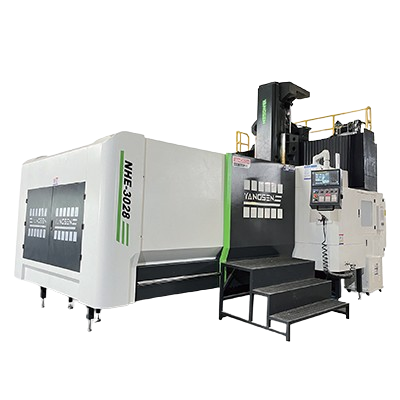

Une machine CNC à 3 axes fait référence à un système d'usinage contrôlé par ordinateur qui fonctionne selon trois axes : X, Y et Z. Ces axes représentent un espace tridimensionnel, X et Y contrôlant les mouvements horizontaux et Z contrôlant le mouvement vertical.
Dans un système CNC à 3 axes, l'outil de coupe ou la pièce à usiner peut se déplacer dans trois directions pour effectuer diverses opérations d'usinage telles que le fraisage, forage, et coupe. Ce type de machine CNC est largement utilisé dans les industries manufacturières pour produire une variété de pièces et de composants, allant de géométries simples à moyennement complexes.
Bien que les machines CNC 3 axes offrent polyvalence et efficacité dans de nombreuses applications, elles présentent des limites lorsqu'il s'agit d'usiner des pièces très complexes qui nécessitent plusieurs angles d'approche. En conséquence, ils peuvent nécessiter un repositionnement de la pièce ou de l’outil, ce qui peut augmenter le temps et la complexité de l’usinage.
Malgré ces limitations, les machines CNC à 3 axes restent populaires en raison de leur coût relativement inférieur, de leur simplicité de fonctionnement et de leur capacité à gérer une large gamme de matériaux et de géométries de pièces. Ils conviennent aux applications telles que le prototypage, l’usinage général et la production de pièces de complexité modérée. Cependant, pour des géométries plus complexes et des exigences d'usinage avancées, telles que des composants aérospatiaux ou des moules complexes, les fabricants peuvent opter pour des systèmes plus avancés comme les machines CNC à 5 axes.

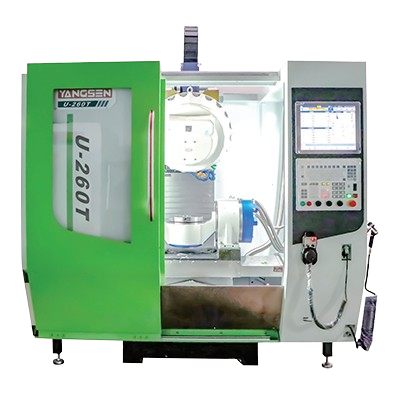

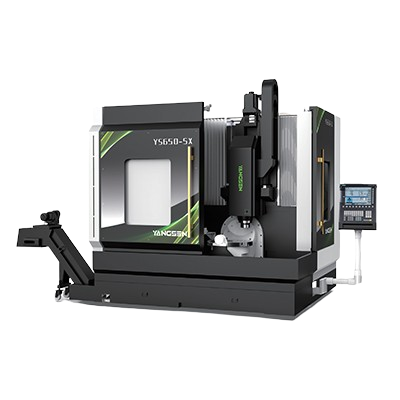

Une machine CNC à 5 axes est un système d'usinage sophistiqué capable de se déplacer simultanément sur cinq axes : X, Y, Z et deux axes de rotation supplémentaires, généralement appelés A et B. Cette liberté de mouvement supplémentaire permet à l'outil de coupe de s'approcher la pièce à usiner sous plusieurs angles et orientations, permettant des opérations d'usinage très complexes et complexes.
Le principal avantage d’une machine CNC 5 axes est sa capacité à produire des pièces aux géométries et contours complexes qui seraient difficiles, voire impossibles à réaliser avec l’usinage 3 axes traditionnel. En inclinant et en tournant la pièce ou l'outil de coupe, les machines CNC à 5 axes peuvent accéder aux zones difficiles d'accès et exécuter avec précision des trajectoires d'outils complexes.
Ces machines sont largement utilisées dans l'aérospatiale, l'automobile, la fabrication de dispositifs médicaux et la fabrication de moules, où la production de composants complexes avec des tolérances serrées est essentielle. Des exemples de pièces couramment produites sur les machines CNC à 5 axes comprennent les aubes de turbine, les roues, les composants aérospatiaux, les surfaces sculptées et les moules complexes.
La polyvalence et la flexibilité offertes par l'usinage 5 axes se traduisent par plusieurs avantages, notamment des temps de configuration réduits, une finition de surface améliorée, une plus grande précision et une productivité améliorée. De plus, les machines CNC à 5 axes peuvent rationaliser les flux de production et optimiser les processus d'usinage en minimisant le besoin de repositionnement manuel de la pièce.
Alors que Machines CNC 5 axes offrent des capacités inégalées, ils s'accompagnent également de coûts et de complexités techniques plus élevés que leurs homologues à 3 axes. La programmation et le fonctionnement de ces machines nécessitent des compétences et une expertise spécialisées, et les coûts d'investissement et de maintenance initiaux peuvent être importants.
Cependant, pour les fabricants cherchant à repousser les limites de ce qui est possible en matière d'usinage de précision et à produire des pièces complexes d'une qualité exceptionnelle, les avantages de la technologie CNC 5 axes justifient souvent l'investissement.
Rentabilité : Les machines CNC à 3 axes sont généralement plus abordables à l'achat, à l'exploitation et à l'entretien que les systèmes à axes supérieurs. Cela les rend accessibles à un plus large éventail de fabricants, en particulier aux petites et moyennes entreprises.
Simplicité: L'utilisation d'une machine CNC à 3 axes est relativement simple, nécessitant moins de formation et d'expertise spécialisées que les systèmes à axes supérieurs. Cette simplicité peut entraîner des temps de configuration plus rapides et une intégration plus facile dans les processus de fabrication existants.
Polyvalence: Malgré leur simplicité, les machines CNC 3 axes sont capables d'effectuer une large gamme d'opérations d'usinage, notamment CNC fraisage, perçage, découpe et gravure. Ils peuvent produire des pièces de complexité modérée et conviennent à divers matériaux, des métaux aux plastiques et au bois.
Stabilité et fiabilité : Avec moins de pièces et d'axes mobiles, les machines CNC à 3 axes ont tendance à être plus stables et moins sujettes aux problèmes mécaniques. Cette fiabilité contribue à des performances constantes et à une réduction des temps d'arrêt pendant la production.
Capacité limitée pour les géométries complexes : L'une des limitations les plus importantes des machines CNC 3 axes est leur incapacité à accéder à certains angles et orientations nécessaires à l'usinage de pièces très complexes. Cette limitation peut nécessiter plusieurs configurations ou opérations supplémentaires pour terminer la pièce, ce qui entraîne une augmentation du temps et des coûts de production.
Efficacité réduite pour certaines opérations : Certaines tâches d'usinage, telles que le contourage ou la sculpture, peuvent être moins efficaces sur les machines à 3 axes que sur les systèmes à axes supérieurs. Le manque d'axes de rotation supplémentaires peut conduire à des trajectoires d'outils inefficaces et à des taux d'enlèvement de matière plus lents, en particulier pour les pièces présentant des surfaces courbes ou des formes irrégulières.
Repositionnement manuel : Dans certains cas, les machines CNC 3 axes peuvent nécessiter un repositionnement manuel de la pièce ou de l'outil pour accéder à certaines fonctionnalités ou opérations d'usinage. Cette intervention manuelle peut introduire des erreurs, augmenter le temps de configuration et limiter l'efficacité globale du processus d'usinage.
Évolutivité limitée : Même si les machines CNC à 3 axes conviennent à un large éventail d'applications, elles ne sont peut-être pas idéales pour les exigences d'usinage hautement spécialisées ou avancées. À mesure que les besoins de fabrication évoluent et deviennent plus complexes, les entreprises devront peut-être investir dans des systèmes à axes supérieurs pour maintenir leur compétitivité et répondre aux demandes des clients.
Capacité accrue pour les géométries complexes : Le principal avantage des machines CNC 5 axes est leur capacité à accéder à plusieurs angles et orientations, permettant l'usinage de pièces très complexes. Avec deux axes de rotation supplémentaires, ces machines peuvent atteindre des caractéristiques et des surfaces qui seraient difficiles, voire impossibles à atteindre avec des systèmes à 3 axes, permettant ainsi un usinage plus efficace et plus précis de géométries complexes.
Temps de configuration réduit et productivité accrue : Les machines CNC à 5 axes peuvent effectuer plusieurs opérations dans une seule configuration, éliminant ainsi le besoin de repositionner manuellement la pièce ou l'outil. Cela se traduit par des temps de configuration plus courts, une réduction des temps d'inactivité et une productivité accrue par rapport aux systèmes à 3 axes. De plus, la possibilité d'approcher la pièce sous plusieurs angles conduit souvent à des trajectoires d'outils plus efficaces et à des taux d'enlèvement de matière plus rapides, améliorant encore davantage la productivité.
Finition de surface et précision améliorées : La liberté de mouvement supplémentaire fournie par les machines CNC à 5 axes permet des trajectoires d'outils plus fluides et un contrôle plus précis des paramètres de coupe, ce qui se traduit par une finition de surface et une précision dimensionnelle améliorées. Ceci est particulièrement avantageux pour les applications nécessitant une précision et une qualité de surface élevées, telles que les composants aérospatiaux, les dispositifs médicaux et la fabrication de moules.
Polyvalence et flexibilité : Les machines CNC à 5 axes sont capables d'effectuer une large gamme d'opérations d'usinage, notamment le fraisage, le perçage, la découpe et le contournage, sur divers matériaux. Leur polyvalence les rend adaptés à un large éventail d’industries et d’applications, de l’aérospatiale à l’automobile en passant par le médical et la défense.
Coût plus élevé : Les machines CNC à 5 axes sont généralement plus coûteuses à acheter, à exploiter et à entretenir que les systèmes à 3 axes. La complexité accrue de ces machines, notamment des axes supplémentaires, des composants spécialisés et des systèmes de contrôle avancés, contribue à des coûts initiaux et des dépenses permanentes plus élevés.
Programmation et expertise spécialisées : La programmation et l'exploitation d'une machine CNC à 5 axes nécessitent des compétences et une expertise spécialisées ainsi qu'un logiciel de FAO (Fabrication Assistée par Ordinateur) avancé. La complexité de la programmation des trajectoires d'outils et de l'optimisation des paramètres de coupe pour plusieurs axes peut poser des défis aux opérateurs, nécessitant une formation et une expérience complètes.
Augmentation du temps de configuration et de programmation : Bien que les machines CNC à 5 axes offrent des avantages en termes de temps de configuration réduit pendant la production, elles peuvent nécessiter un temps de configuration et de programmation plus long au départ. La complexité de la mise en place des dispositifs de maintien de la pièce, de la définition des trajectoires d'outils et de l'optimisation des stratégies de coupe pour plusieurs axes peut prolonger la phase de préparation et retarder le démarrage de la production.
Entretien et calibrage : En raison de leur complexité et de leurs exigences de précision plus élevées, les machines CNC à 5 axes peuvent nécessiter une maintenance et un étalonnage plus fréquents pour garantir des performances et une précision optimales. Cela comprend une inspection et un réglage réguliers des composants mécaniques, ainsi que l'étalonnage du système de contrôle et des mécanismes de rétroaction de la machine.
Les machines CNC à 3 axes sont des outils polyvalents utilisés dans un large éventail d'industries pour diverses applications. Certaines applications courantes incluent :
Les machines CNC à 3 axes sont largement utilisées pour le prototypage rapide dans des secteurs tels que la conception de produits, l'automobile, l'aérospatiale et l'électronique grand public. Ils permettent la fabrication efficace de pièces et de composants prototypes de complexité modérée, permettant aux concepteurs de réitérer rapidement les conceptions et de tester les fonctionnalités avant de passer à la production à grande échelle.
Largement utilisées dans les ateliers d'usinage, les machines CNC à 3 axes effectuent des tâches telles que le fraisage, le perçage et la découpe de divers matériaux pour diverses applications.
Dans l'industrie du bois, les machines CNC à 3 axes sont utilisées pour fabriquer des composants de meubles tels que des panneaux, des cadres, des pieds et des designs complexes. Ils permettent de couper, façonner et sculpter avec précision le bois et d’autres matériaux, permettant ainsi aux fabricants de meubles de produire des pièces personnalisées avec une grande précision et cohérence.
Dans l'industrie de la signalétique, les machines CNC à 3 axes sculptent avec précision des matériaux comme le bois et le métal, créant ainsi des panneaux et des logos personnalisés pour une utilisation intérieure et extérieure.
Utilisées dans les processus de fabrication de moules, les machines CNC à 3 axes produisent des moules et des matrices pour les applications de moulage par injection et de coulée avec une grande précision.
Bien que limitées aux pièces très complexes, les machines CNC à 3 axes sont utilisées pour usiner des composants plus simples comme les blocs moteurs et les supports dans les industries automobile et aérospatiale.
Passons maintenant aux applications des machines CNC 5 axes.
Les machines CNC à 5 axes sont utilisées pour fabriquer des composants aérospatiaux critiques tels que des aubes de turbine, des carters de moteur et des composants structurels aux géométries complexes et aux tolérances serrées. La capacité d’usiner avec précision des formes et des contours complexes rend l’usinage 5 axes idéal pour les applications aérospatiales où les matériaux légers et les conceptions aérodynamiques sont cruciaux.
Utilisé pour fabriquer des blocs moteurs, des culasses, des composants de transmission et des moules aux formes complexes et aux tolérances serrées, améliorant ainsi l'efficacité et la qualité.
Utilisé dans la production d'instruments chirurgicaux, d'implants orthopédiques et de prothèses avec des détails précis et des matériaux biocompatibles, répondant à des normes médicales strictes.
L'usinage CNC 5 axes est essentiel dans la production d'outils de coupe, de matrices et de moules utilisés dans divers processus de fabrication. Ces machines peuvent créer des géométries d'outils complexes avec des arêtes et des profils de coupe précis, améliorant ainsi l'efficacité et la qualité des opérations d'usinage dans des secteurs tels que l'aérospatiale, l'automobile et la fabrication en général.
Permet aux artistes de créer des sculptures, des œuvres d'art et des éléments architecturaux complexes avec des détails fins et des formes complexes, élargissant ainsi les possibilités créatives et l'expression artistique.
Utilisé pour le prototypage rapide et la production en faible volume de pièces complexes dans diverses industries, réduisant ainsi les délais de mise sur le marché et accélérant les cycles de développement de produits.
Résumons la différence sous forme de tableau.
Fonctionnalité | CNC 3 axes | CNC 5 axes |
Axes de mouvement | X, Y, Z | X, Y, Z, A, B |
Convient aux pièces | Plus simple ou plat | Géométries complexes en 3D |
Abordabilité | Plus abordable | Plus cher |
Facilité de programmation | Plus facile à programmer | Programmation plus complexe |
Temps d'installation | Temps de configuration plus rapides | Temps de configuration potentiellement plus longs |
Précision | Bonne précision | Une plus grande précision |
Vitesse de production | Plus rapide pour des pièces plus simples | Potentiellement plus rapide pour les pièces complexes |
En un mot, on peut dire que le débat 3 axes VS 5 axes peut durer aussi longtemps qu'on le souhaite, les deux ont leurs avantages et leurs inconvénients. Bien que les machines CNC 3 axes offrent une polyvalence et une fiabilité rentables pour un large éventail d'applications telles que l'usinage général, le prototypage et la fabrication de meubles, elles peuvent ne pas être à la hauteur lorsqu'elles sont confrontées aux exigences de géométries très complexes et de conceptions de pièces complexes.D'autre part, les machines CNC à 5 axes présentent des capacités inégalées pour usiner des contours complexes, des caractéristiques multifaces et des formes complexes avec une précision et une efficacité exceptionnelles. Des composants aérospatiaux aux dispositifs médicaux et pièces automobiles, la technologie CNC 5 axes permet aux fabricants de repousser les limites de ce qui est réalisable dans l'usinage moderne, permettant l'innovation et le progrès dans diverses industries.
