Facteurs d'amélioration de la précision des machines CNC avancées

Dans l'industrie manufacturière moderne, une grande précision est essentielle pour une production efficace. machines CNCCes industries, telles que l'aérospatiale, l'automobile et l'électronique, sont soumises à des contraintes très strictes, et l'amélioration de la précision des machines à commande numérique (CNC) est l'une des priorités les plus difficiles à atteindre.

Grâce à un outillage aligné et optimisé, à des logiciels avancés et à une formation adéquate des opérateurs, les ateliers pourraient atteindre une précision remarquable sans avoir à investir dans de nouvelles machines. Améliorer la précision des machines CNC implique de comprendre chaque facteur susceptible de varier d'un fabricant à l'autre afin d'obtenir les meilleurs résultats de production.

De plus, elle met en œuvre des actions correctives pour améliorer les performances et s'assurer que même le plus petit désalignement est minimisé afin d'optimiser les résultats de production.

Qu'est-ce que la précision d'une machine CNC ?

La précision d'une machine CNC se mesure à sa capacité à produire des pièces conformes aux spécifications de conception initiales. Elle inclut également la mesure de la conformité des dimensions du produit final avec celles programmées. La précision de la trajectoire d'outil, la répétabilité et la précision de positionnement sont les différents paramètres qui influencent cette précision.

Une précision CNC élevée permet de réduire le gaspillage de matériaux, les délais de production et d'assurer une qualité constante, même sur plusieurs lots. La moindre imprécision peut engendrer une pièce défectueuse, entraînant des retouches ou le rejet d'un lot. Ces facteurs, ayant un impact direct sur la rentabilité et l'efficacité de la production, justifient des efforts constants pour améliorer la précision des machines CNC.

Processus d'amélioration de la précision des machines CNC

Étalonnage et configuration de la machine

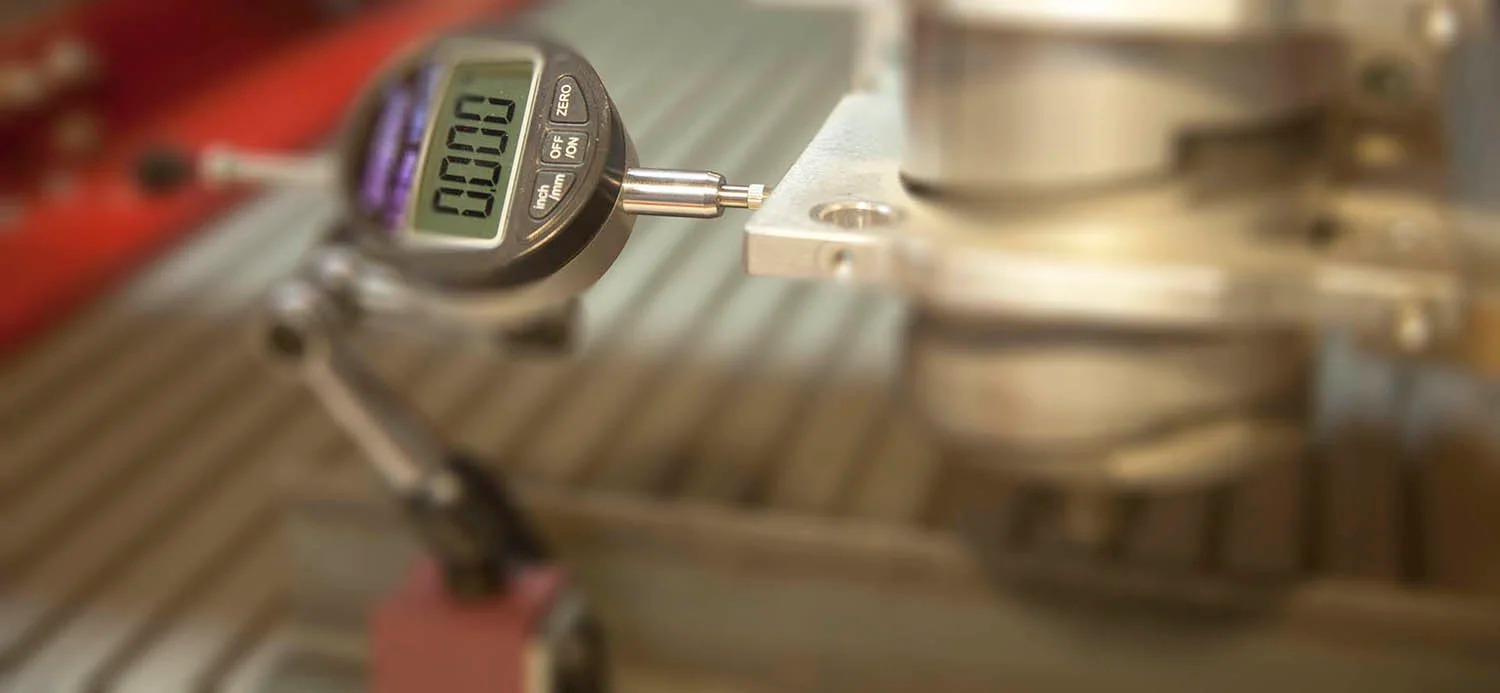

L'étalonnage est fondamental pour améliorer la précision des machines CNC. Il est donc essentiel qu'il soit effectué correctement. L'initialisation complète de la machine est optimale car un étalonnage régulier garantit le bon fonctionnement de tous les axes. Cela permet de minimiser les erreurs de positionnement. L'alignement, l'usure mécanique et le jeu des machines sont contrôlés.

Les systèmes d'étalonnage laser permettent une vérification d'axes de haute précision, tandis que le contrôle par jauges de contrainte détecte les erreurs géométriques. Il est également essentiel de s'assurer de l'alignement de la broche, des guidages et des mécanismes d'entraînement. Dans le cas contraire, une imprécision dimensionnelle prématurée se produira. Un entretien rigoureux effectué lors des contrôles d'étalonnage garantit une stabilité et une fiabilité accrues à long terme.

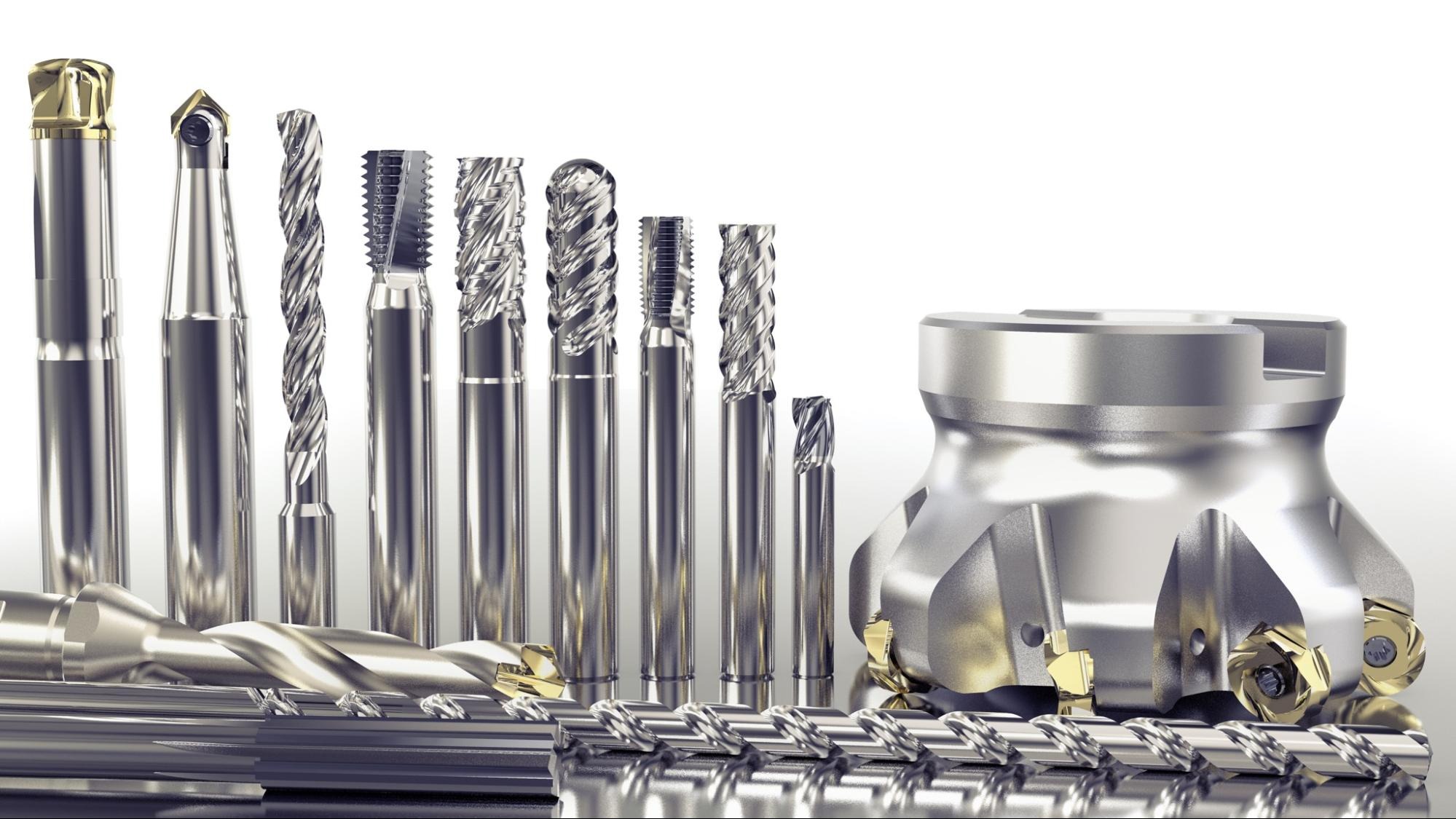

Sélection et entretien des outils

La précision des performances et la qualité de la finition de surface dépendent des outils de coupe utilisés en usinage CNC. Le choix du type de coupe, de la dureté des matériaux, de la géométrie et du revêtement (notamment l'opacité du matériau) garantit des performances de coupe optimales. Les revêtements haut de gamme à pointe carbure offrent une durée de vie accrue et une résistance à la chaleur supérieure. Par exemple, les revêtements TiN ou TiAlN peuvent également présenter une durée de vie plus longue.

De plus, un contrôle régulier et le remplacement des outils usés ou ébréchés sont tout aussi essentiels. Un outil émoussé affecte non seulement la précision d'une pièce, mais augmente également la chaleur et les vibrations. Il peut entraîner la déformation des pièces. Il est important de mettre en place un programme d'entretien préventif pour les outils utilisés afin de garantir une précision d'usinage constante.

Optimisation des paramètres de coupe

Par ailleurs, la vitesse d'avance de l'outil, supérieure à la vitesse de broche, est anormalement élevée. Ces deux paramètres sont naturellement inadaptés à la mesure de la profondeur de passe, provoquant respectivement une déviation ou un broutage de l'outil et, par conséquent, des pièces imprécises. La machine aux réglages conservateurs a vu sa productivité diminuer.

Par exemple, grâce à ces paramètres, on peut atteindre le point d'équilibre optimal que seuls les essais permettent de déterminer. La découverte par essais et erreurs, étayée par des données, améliore la précision et l'efficacité. Elle optimise le positionnement des pièces mobiles pour des opérations d'usinage plus fluides et une durée de vie des outils prolongée. Elle réduit la variance dimensionnelle : autant d'atouts essentiels pour un usinage de précision à grande échelle.

Optimisation des logiciels et des systèmes de contrôle

En effet, les logiciels et les systèmes de contrôle jouent un rôle essentiel dans l'amélioration de la précision des systèmes CNC modernes. Ces systèmes intègrent désormais des algorithmes de compensation qui corrigent la dilatation thermique, le jeu et la dérive des axes. Les versions mises à jour du logiciel permettront aux opérateurs de tirer parti des fonctionnalités améliorées de compensation des erreurs.

L'acquisition en temps réel de ces systèmes de commande peut également être adaptée en fonction des conditions de coupe. Un temps approprié est consacré à une configuration optimale du logiciel CNC. On obtient ainsi des trajectoires d'outil plus fluides, une réduction des contraintes mécaniques et une meilleure homogénéité des pièces.

Facteurs environnementaux affectant la précision

L'environnement extérieur influe considérablement sur les performances des machines à commande numérique. Les variations de température, l'humidité et les vibrations peuvent entraîner des variations dimensionnelles et des erreurs d'alignement. Les machines doivent être installées dans des salles à atmosphère contrôlée où la température reste stable, généralement autour de 20 °C.

Même de légères variations de température peuvent modifier la dilatation et la contraction des composants, et donc affecter la précision. Une isolation vibratoire adéquate, une filtration de l'air et des systèmes de contrôle de la poussière contribuent également à maintenir une précision élevée. En maîtrisant les conditions environnementales, les fabricants protègent leurs machines CNC contre les interférences externes susceptibles de réduire leur efficacité et leur précision.

Compétences et formation des opérateurs

La maîtrise des compétences d'utilisation des machines influe directement sur la précision des résultats. Les opérateurs formés peuvent détecter les vibrations, les bruits ou l'usure excessive des outils avant même que cela ne pose problème. La formation continue permet aux opérateurs de rester à jour en matière de programmation CNC, de méthodes d'étalonnage et de normes de sécurité en vigueur.

Cependant, les opérateurs maîtrisant l'optimisation du code G, la stratégie de trajectoire d'outil et le comportement de la machine seraient en mesure d'effectuer des ajustements, en s'attachant à prévenir constamment les défauts. L'intervention humaine qualifiée demeure l'un des facteurs les plus déterminants pour garantir une précision machine constante tout au long des lots de production.

Mesure et vérification de la qualité

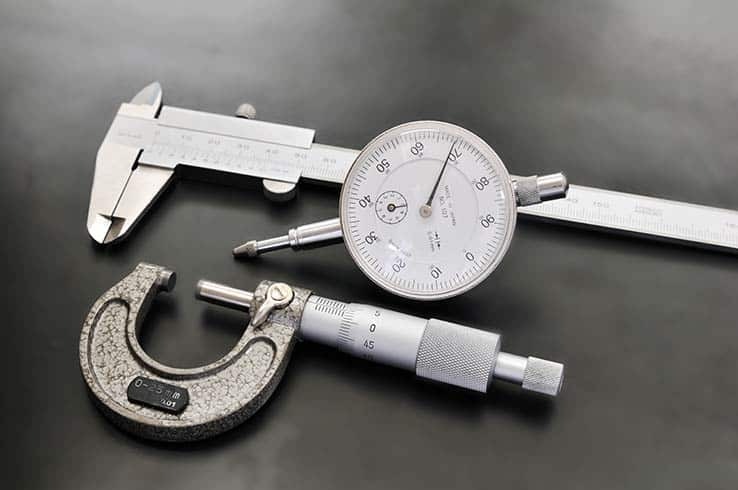

La mesure et le contrôle de la précision sont essentiels à l'amélioration de la précision des machines à commande numérique. Les produits finis doivent être conformes à la conception, ce qui est vérifié à l'aide d'instruments de mesure de précision, tels que les machines à mesurer tridimensionnelles (MMT), les interféromètres laser et les micromètres.

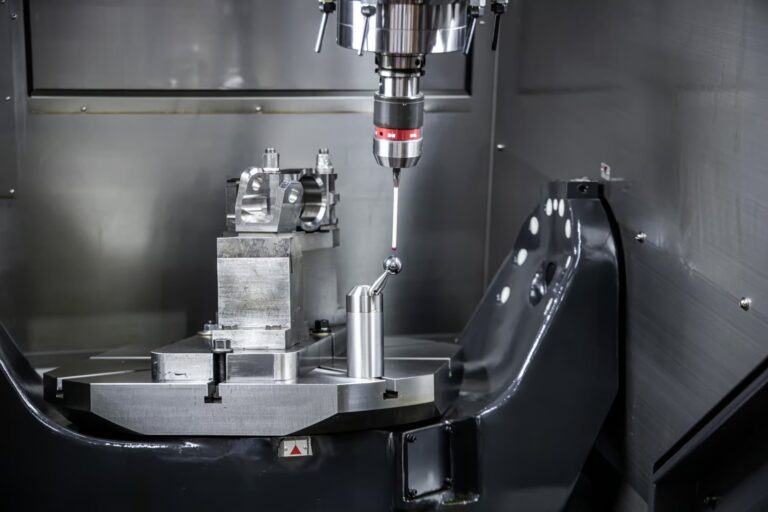

Les techniques d'inspection, telles que les systèmes de mesure par palpage, permettent la détection d'erreurs en ligne, réduisant ainsi les modifications nécessaires. Le contrôle statistique des procédés (CSP) permet de suivre les variations et d'assurer la répétabilité. Ces mécanismes de vérification de la qualité fournissent un retour d'information essentiel pour l'étalonnage des machines et l'optimisation des paramètres de processus, afin d'améliorer la précision.

Intégration de l'automatisation et des technologies intelligentes

L'intégration de l'automatisation et des technologies intelligentes a révolutionné la précision des machines à commande numérique. Aujourd'hui, les machines modernes, équipées de capteurs dotés d'intelligence artificielle et de systèmes IoT, surveillent en permanence et en temps réel différents paramètres, tels que l'usure des outils, la charge de la broche et les variations thermiques. Cet ajustement automatique des paramètres garantit la précision et évite toute intervention humaine.

Les algorithmes d'apprentissage automatique permettent de répondre aux besoins de maintenance préventive pour assurer le bon fonctionnement de cette machine. Ils réduisent les temps d'arrêt et améliorent la précision. La technologie de fabrication intelligente exploite les données pour optimiser en continu les performances et réduire les erreurs de synthèse.

Comment l'automatisation et la surveillance pilotée par l'IA améliorent les performances des commandes numériques

L'automatisation, intégrée à la surveillance par IA, repose sur le bon fonctionnement des machines CNC. Grâce à l'analyse prédictive, les systèmes sont identifiés dès l'apparition des erreurs. Des mesures correctives sont alors mises en œuvre avant même que celles-ci ne surviennent. La surveillance en temps réel garantit la précision de chaque mouvement. Les algorithmes d'IA tirent des enseignements des essais précédents afin d'optimiser les performances futures.

Ces routines d'étalonnage automatisées garantissent une précision de positionnement constante. Les jumeaux numériques représentent les cycles de production, permettant une configuration sans erreur. Il s'agit d'une amélioration bien plus importante que la simple amélioration de la précision de production : l'efficacité du flux de travail est optimisée grâce à une production de qualité supérieure et à une réduction des déchets.

Problèmes de précision courants et dépannage

Les machines à commande numérique (CNC) sont confrontées à de nombreux problèmes de précision qui ont un impact sur la productivité. Parmi les problèmes les plus courants, on peut citer le jeu, la déviation de l'outil, la distorsion thermique, le faux-rond de la broche et le défaut d'alignement des axes.

Un réglage inadapté peut entraîner un défaut d'alignement. À l'inverse, des paramètres de sous-dépouille ou un outil trop en porte-à-faux peuvent provoquer une déformation de l'outil. La dérive thermique affecte principalement la géométrie de la machine lors des opérations prolongées.

Le dépannage exige des opérateurs qu'ils procèdent à un étalonnage régulier. Cela comprend la vérification de l'alignement, le resserrage des pièces mécaniques et la surveillance de la température de la machine. L'utilisation d'équipements de diagnostic, tels que les interféromètres laser et les analyseurs de vibrations, permet d'identifier les causes profondes de ces problèmes.

Liste des problèmes typiques de précision des machines CNC et solutions pratiques

Désalignement des axes :

Un test de contrôle par barres à billes doit être effectué pour détecter les défauts et procéder ensuite au réalignement des guides ou des bancs de machines.

Contrecoup:

Ajustez les paramètres de compensation du jeu dans le système de commande ou remplacez les vis à billes. Il est possible que les écrous soient usés après cette opération.

Déviation de l'outil :

Réduisez la partie de l'outil qui dépasse, augmentez sa rigidité et optimisez les paramètres de coupe, tels que l'avance et la profondeur de passe.

Dilatation thermique :

Maintenir des environnements à température contrôlée et activer un logiciel de compensation thermique pour contrer toute dilatation thermique.

Faux-rond de la broche :

Vérifier et remplacer les roulements de la broche, équilibrer l'ensemble de la broche et observer l'étanchéité des sièges du porte-outil.

Mauvaise finition de surface :

Réglez les paramètres d'avance et de vitesse ; utilisez des outils affûtés de géométrie appropriée ; et appliquez suffisamment de fluide de coupe.

Dimensions incohérentes :

Réétalonnage périodique de la machine, inspection de la stabilité du serrage de la pièce et vérification de la précision du dispositif de fixation.

Vibrations et cliquetis :

Un montage stable, des réglages de la vitesse de broche et une inspection de l'usure irrégulière des outils ou du déséquilibre sont assurés.

Latence du contrôleur ou erreurs de servo :

Mise à jour du logiciel CNC, réglage fin des paramètres du servomoteur et vérification de la stabilité des connexions électriques.

Avantages de l'amélioration de la précision des machines CNC

• Qualité du produit améliorée :
Grâce à une précision accrue, chaque composant est fabriqué selon des tolérances strictes, ce qui permet d'obtenir des produits finis de qualité.

• Réduction des déchets de matériaux :
L'usinage de précision minimise les erreurs et les rebuts, ce qui permet de réduire les coûts des matières premières.

• Réduction des coûts de production :
La réduction des retouches et l'amélioration de l'efficacité permettent de réaliser des économies considérables au fil du temps.

• Durée de vie prolongée des outils et des machines :
La réduction des contraintes inutiles serait obtenue grâce à une découpe précise, ce qui augmenterait la durée de vie des outils et des composants.

• Productivité accrue :
Moins d'erreurs, une vitesse de flux de travail optimale et une production globale équilibrée compensent l'augmentation de la productivité.

• Meilleure répétabilité :
La même précision donne des résultats identiques lors de différentes productions.

• Amélioration de la satisfaction client :
Des pièces de qualité et fiables instaurent la confiance chez les clients, ce qui conduit à terme à des relations commerciales durables.

• Avantage concurrentiel :
C’est précisément grâce à l’usinage que les fabricants peuvent satisfaire aux normes rigoureuses de l’industrie et surpasser leurs concurrents.

• Retour sur investissement (RSI) plus élevé :
Réduire les temps d'arrêt, augmenter le débit et la rentabilité sont autant d'avantages liés à une précision accrue.

En partenariat avec CNCYANGSEN pour des solutions de précision

CNCYANGSEN est un expert en solutions CNC de précision qui optimisent la précision et l'efficacité des machines. Les machines CNC qu'il conçoit bénéficient de systèmes de contrôle de pointe, de structures robustes et de technologies d'automatisation intelligentes.

Faites confiance à CNCYANGSEN pour une précision d'usinage, une fiabilité et une productivité supérieures. Contactez-nous dès maintenant pour en savoir plus sur notre gamme complète de solutions d'usinage de précision.

Conclusion

L'amélioration de la précision des machines CNC est un processus continu et complexe qui allie précision mécanique, logiciels intelligents et opérateurs qualifiés. Grâce à un étalonnage rigoureux, à la maintenance des outils et à un contrôle précis de l'environnement de production, les fabricants peuvent obtenir d'excellents résultats.

De toute évidence, l'évolution technologique constante redéfinira les méthodes d'optimisation automatisées basées sur l'IA, tout en préservant leur précision. Parallèlement, les investissements consacrés à ces améliorations permettront d'obtenir des performances plus constantes et une productivité accrue, générant ainsi des avantages concurrentiels durables.
